[納入実績]面取り高さ測定器 (YK社様)
![](https://www.kensatools.com/wp-content/uploads/2024/06/20240625_084238-1-574x1024.jpg)
商社のYK社様向け(ユーザー:OK社様)、面取り高さ測定器一式を製作しました。なお、YK社様との取引は今回がはじめてで、新規の顧客です。末永いお付き合いをお願い致します。

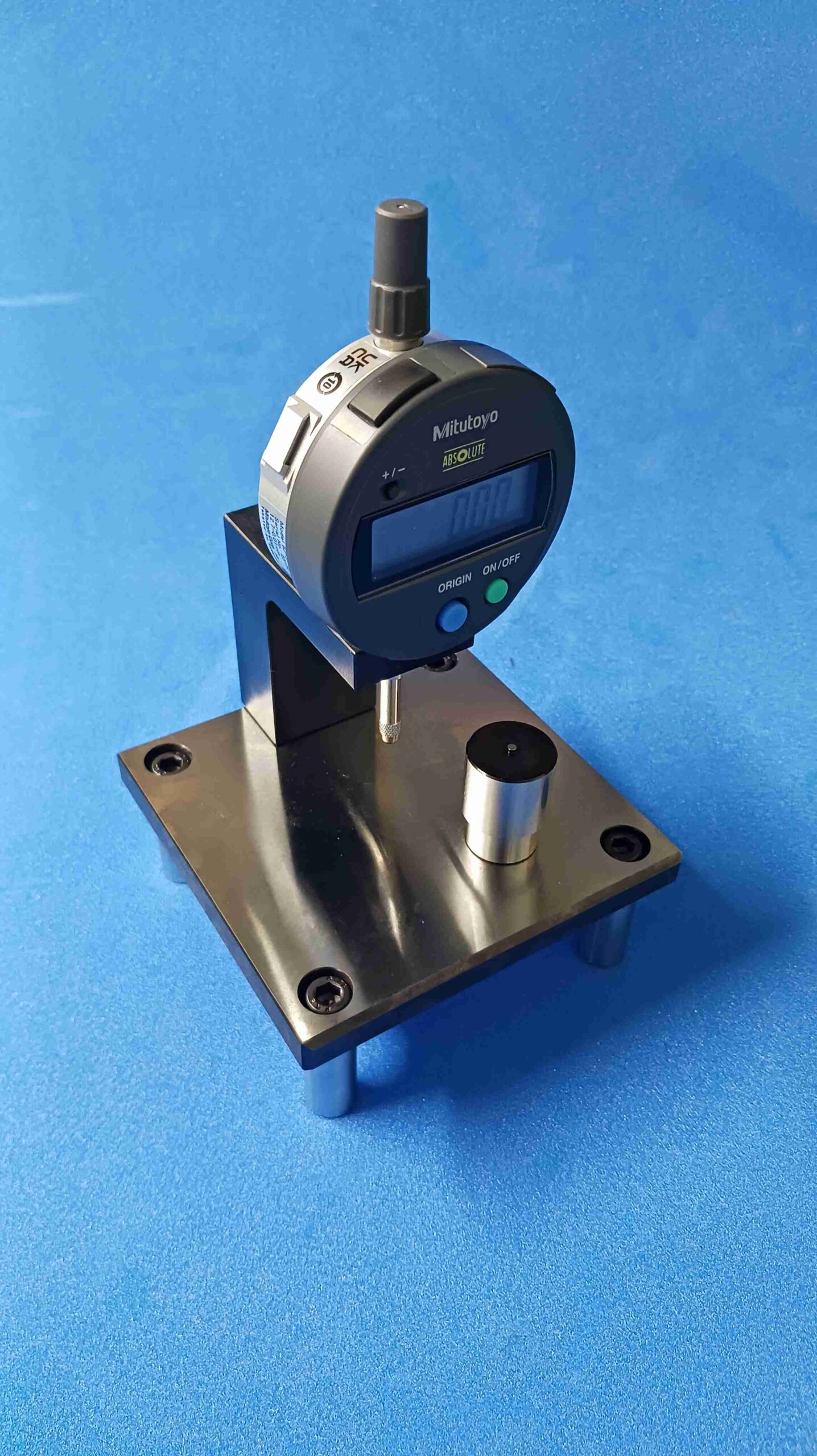

製品は傾斜面と内径の交点から端面までの高さが図面で指示されており、その高さを簡易的に測る方法をご提案させていただきました。当社の平面スタンド(高さ測定器) ASQA-HT-01を使用しても同じことはできますが、今回は製品サイズに合わせてコンパクトにデザインしました。

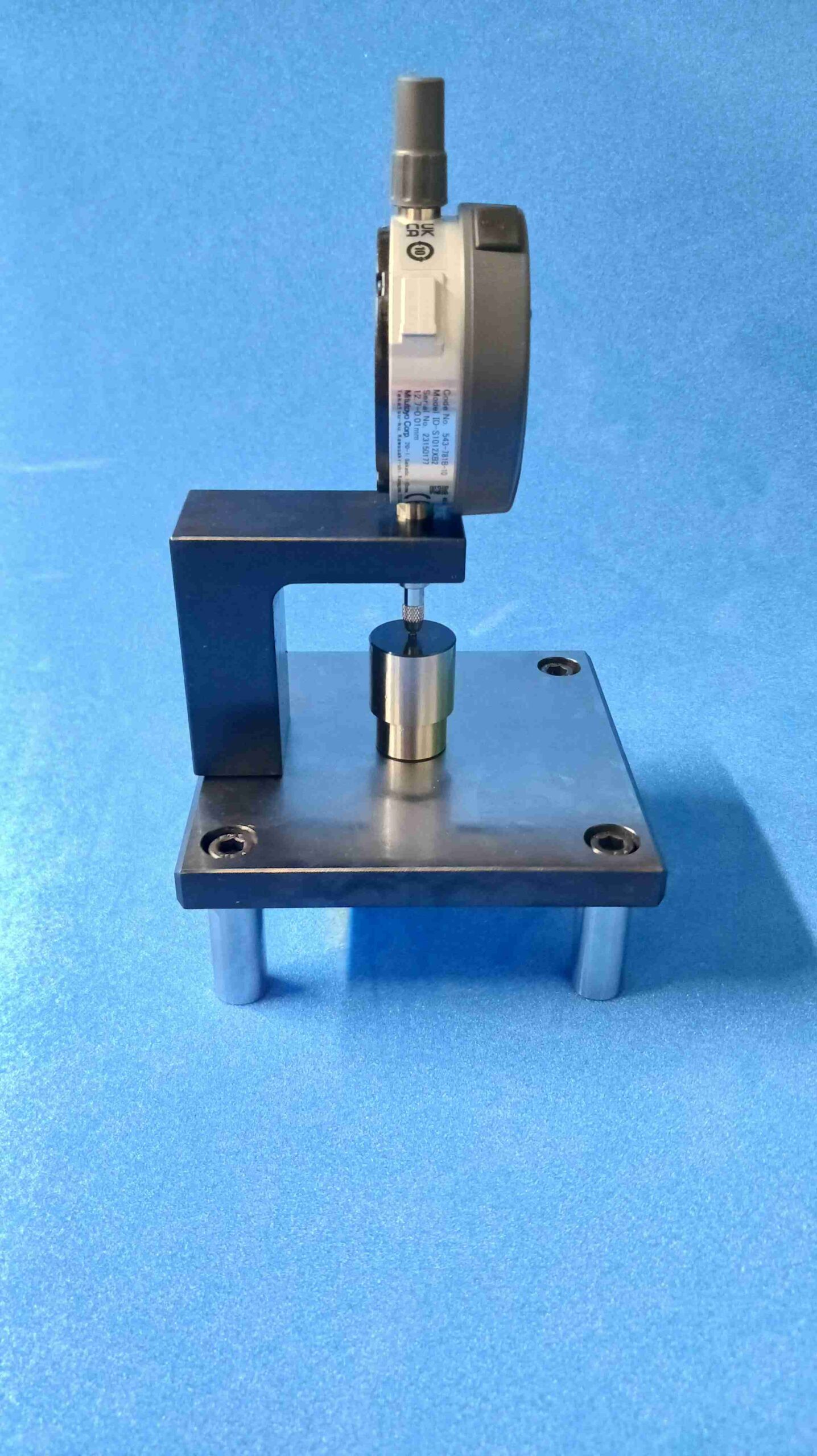

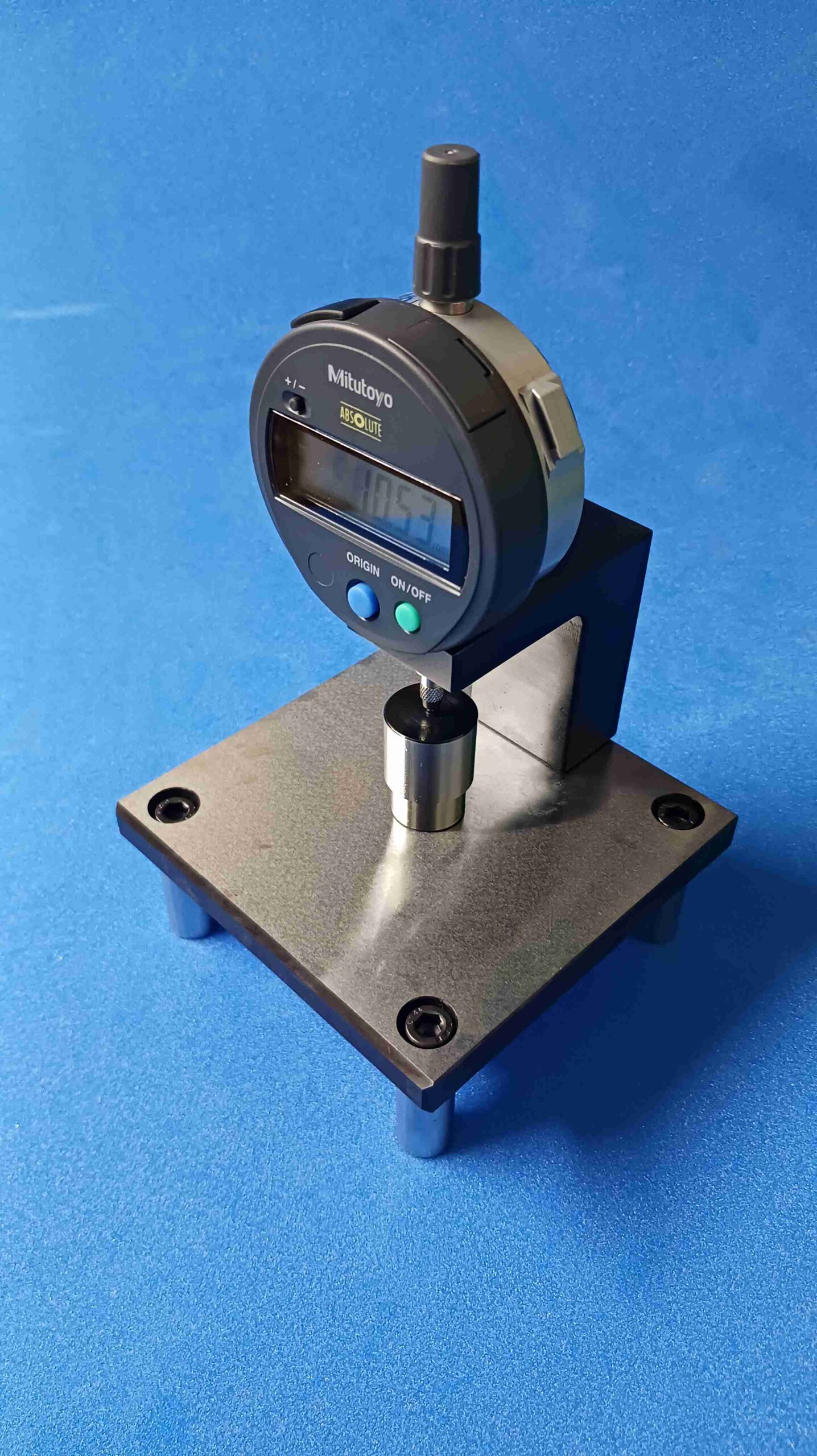

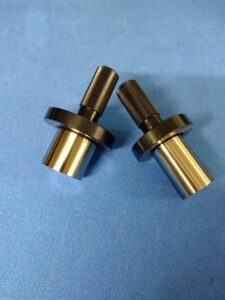

なお、測定方法としては、まず製品の内径に画像の専用治具をはめ込み、デジタルのダイヤルゲージ(ミツトヨ製デジマチック・インジケータ)で製品端面からの高さを専用治具込みで測定します。こうすれば交点の位置を測定することができます。今回は、ミツトヨ製デジマチック・インジケータも合わせてご発注いただきました。
またのご用命をお待ちしております。ありがとうございました。
- 納入先:YK社 様(ユーザー:OK社様)
- 測定器名:面取り高さ測定器一式(高さ測定器、専用治具、デジマチック・インジケータ)
- 測定対象製品:フランジ(材質:ステンレス)
- 測定寸法公差:面取り高さ9.1±0.6
- オプション:なし

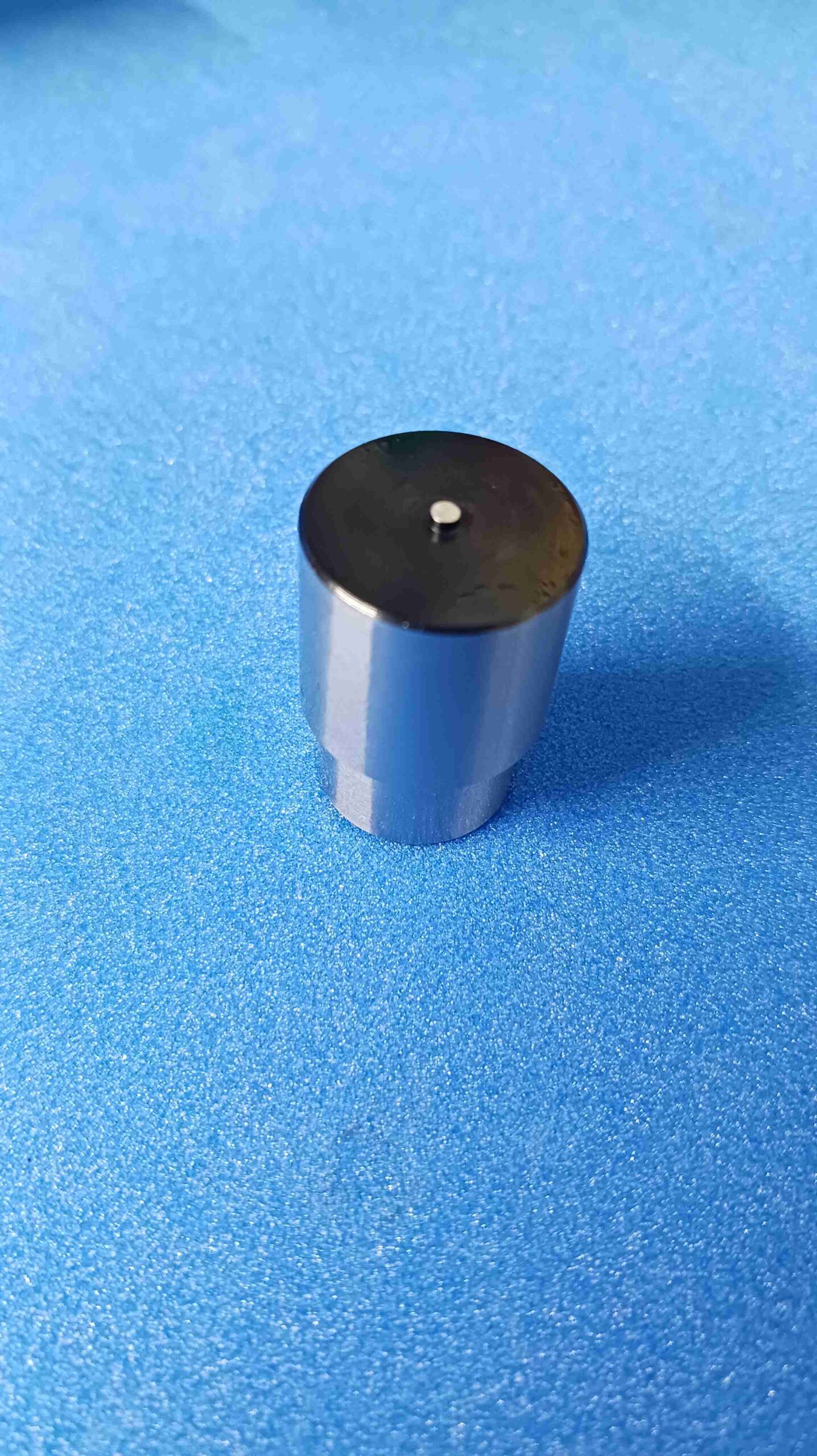

- 特記:製品内径の15°の面取り角度とφ17.1内径の交点から端面までの高さを測定する。本体はブラケットにミツトヨ製のデジマチックインジケータを取り付けたもの。交点を測定するために専用治具を製品内径に挿入、製品端面でゼロセットし専用治具の頂点を測定し高さで判定。
