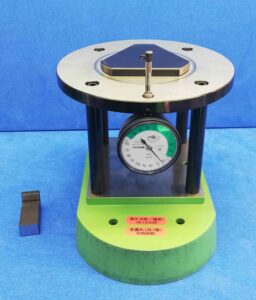

測定器紹介（動画）：平面スタンド（高さ測定器） ASQA-HT-02（ダイヤルゲージ下出し）

ダイヤルスタンド測定器紹介動画（第7弾）|インスタグラム（0:57）

前の投稿で説明した当社の高さ用比較測定器の『平面スタンド（高さ測定器） ASQA-HT-02』を動画で紹介します。詳細のスペックは、こちら。

1. 最初にマスターブロックでマスター合わせを実施します。この場合はワークベースの基準面上からダイヤルゲージ測定子先端までの長さが必要なのでL字型になっています。
2. ワークベースに測定ワークをセットし、測定箇所にダイヤルゲージの触針を当てて数値を読み取ります。動画では、ワークベース上でワークを回転させて全周の高さを測定し、MAX（最大値、動画では+0.01）とMIN（最小値、動画では-0.03）が規格内であることを確認しています。同時に、ダイヤルゲージのMAXとMINの差を読み取れば、幅不同（動画では、0.04）も測定できます。
3. ダイヤルゲージの目盛りの中に1目盛りの長さが表示されています（動画では、1μm）。
