５月の展示会に出品した新製品紹介～④ 万能内径測定器（高さ＆径のワンタッチ調整機構付）

5月の２つの展示会『とよたビジネスフェア（5/23-24）』&『山下機械 2024プライベートショー（5/23-24）』で新しくお披露目した製品がありますので、数回にわけて紹介したいと思います。展示会のレポートは、こちら。

今回ご紹介するのは、ワンタッチでの高さ＆径調整機構付きの万能内径測定器です。なお、商品名はまだ未定のようですが、スグレものです。
当社の内径測定器には、標準のASQA-ID-01、基準面を大きくしたASQA-ID-02、ワーク固定式の大ワーク用ASQA-ID-03、小内径（穴径）用ASQA-ID-BMDの４タイプがあります。
それに加えて、これもある意味万能タイプですが、内径、外径どちらも測定可能な内・外径両用測定器ASQA-IO-01という測定器もあります。

ここからは今回紹介するワンタッチでの高さ＆径調整機能付き内径測定器についてです。
先に紹介しました従来の内径測定器では高さ方向の調整は測定ピンを取り外す必要がありましたが、今回の測定器では高さ＆径方向のどちらもワンタッチで変更ができるようになっており、汎用性が増しています。

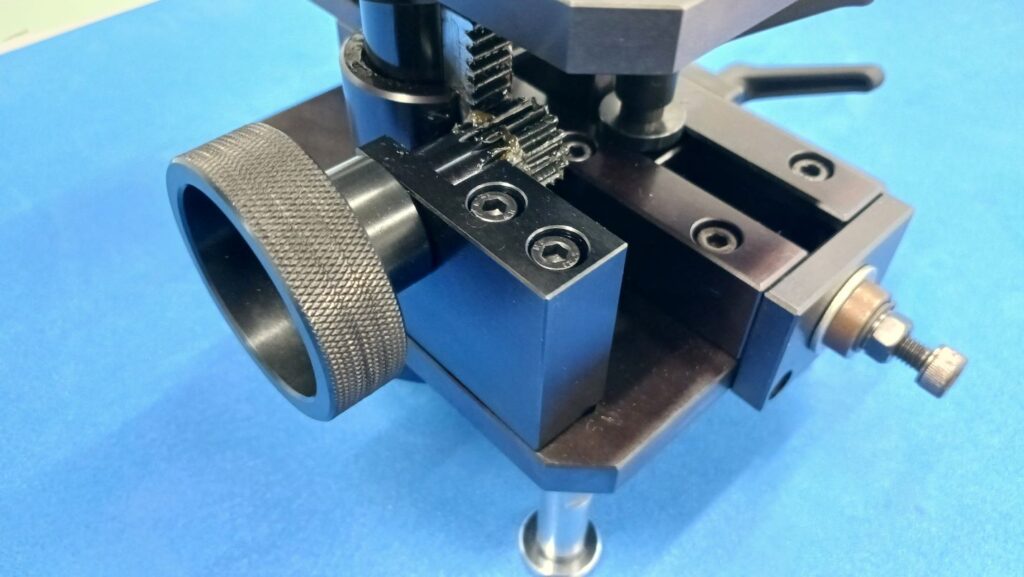

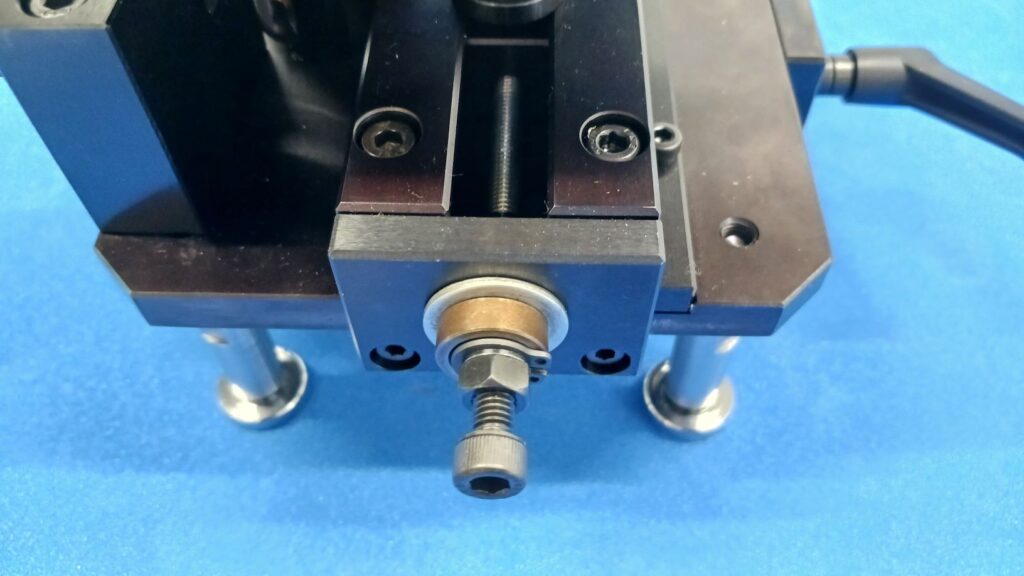

具体的には、下の左図にある高さ調整機構の丸い取手を回すことによって定盤の上げ下げができるので測定箇所の高さを自由に変えられます。合わせて、下の中央図のボルトを回すことによって測定子間の距離を自由に変えられるので測定内径を変えることができます（下の右図）。
今回紹介した内径測定器はデモ機ですが、内径はΦ40～80、高さ方向は0～25までの調整が可能です（この調整範囲は設計で変更可能です）。

今回紹介したワンタッチでの高さ＆径調整機構付きの万能内径測定器に興味がございましたら、また、内径の測定に関してのお困りごとがございましたら、是非、お気軽にお問合せください
