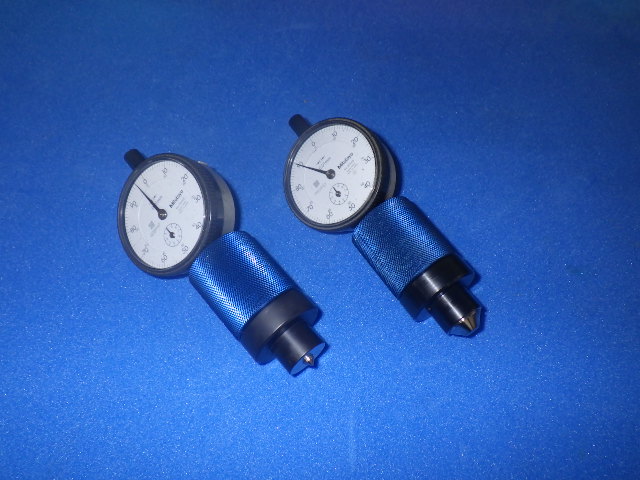

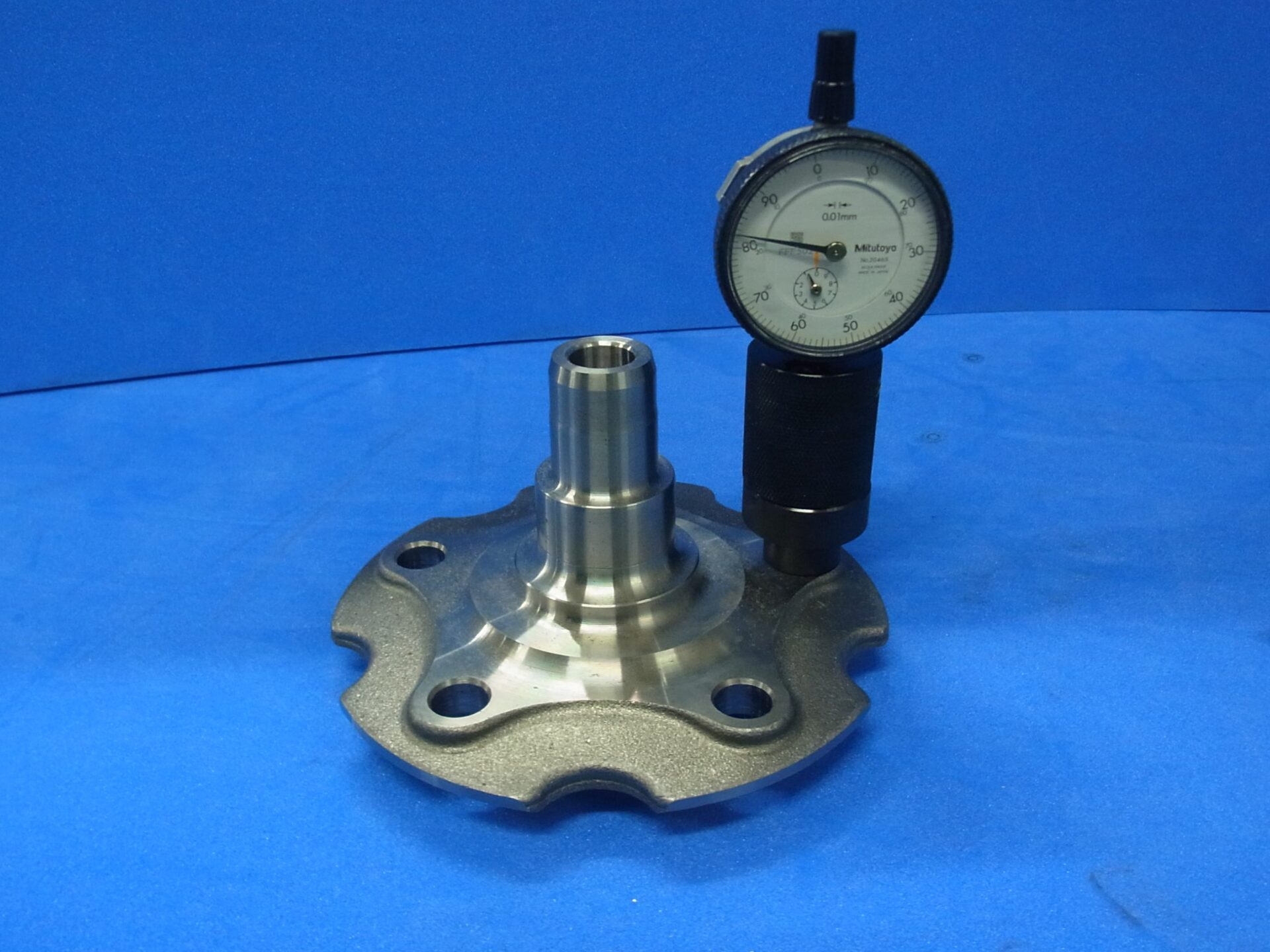

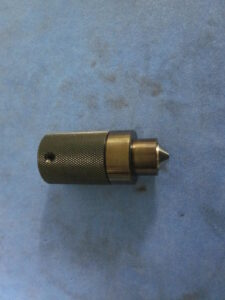

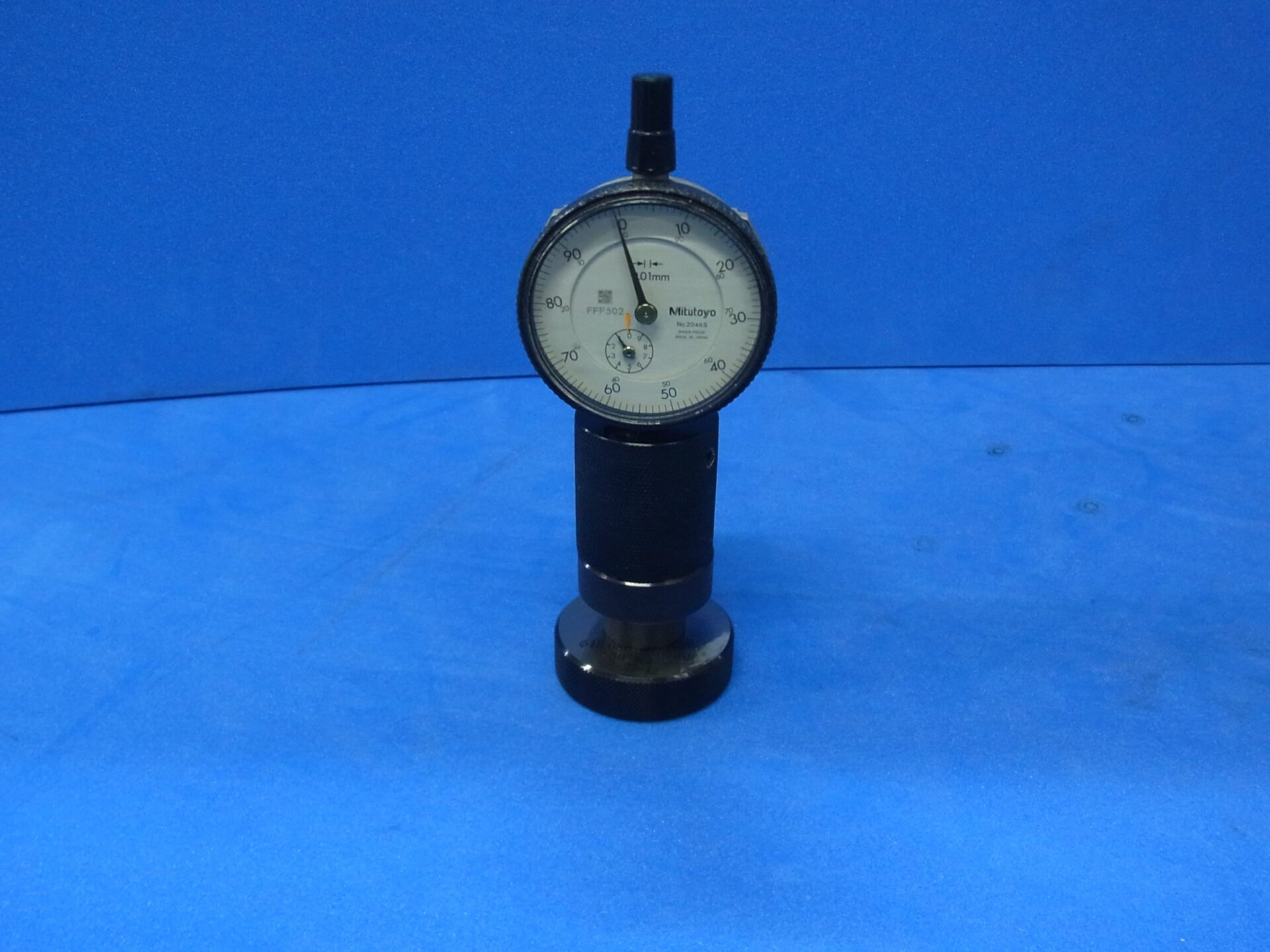

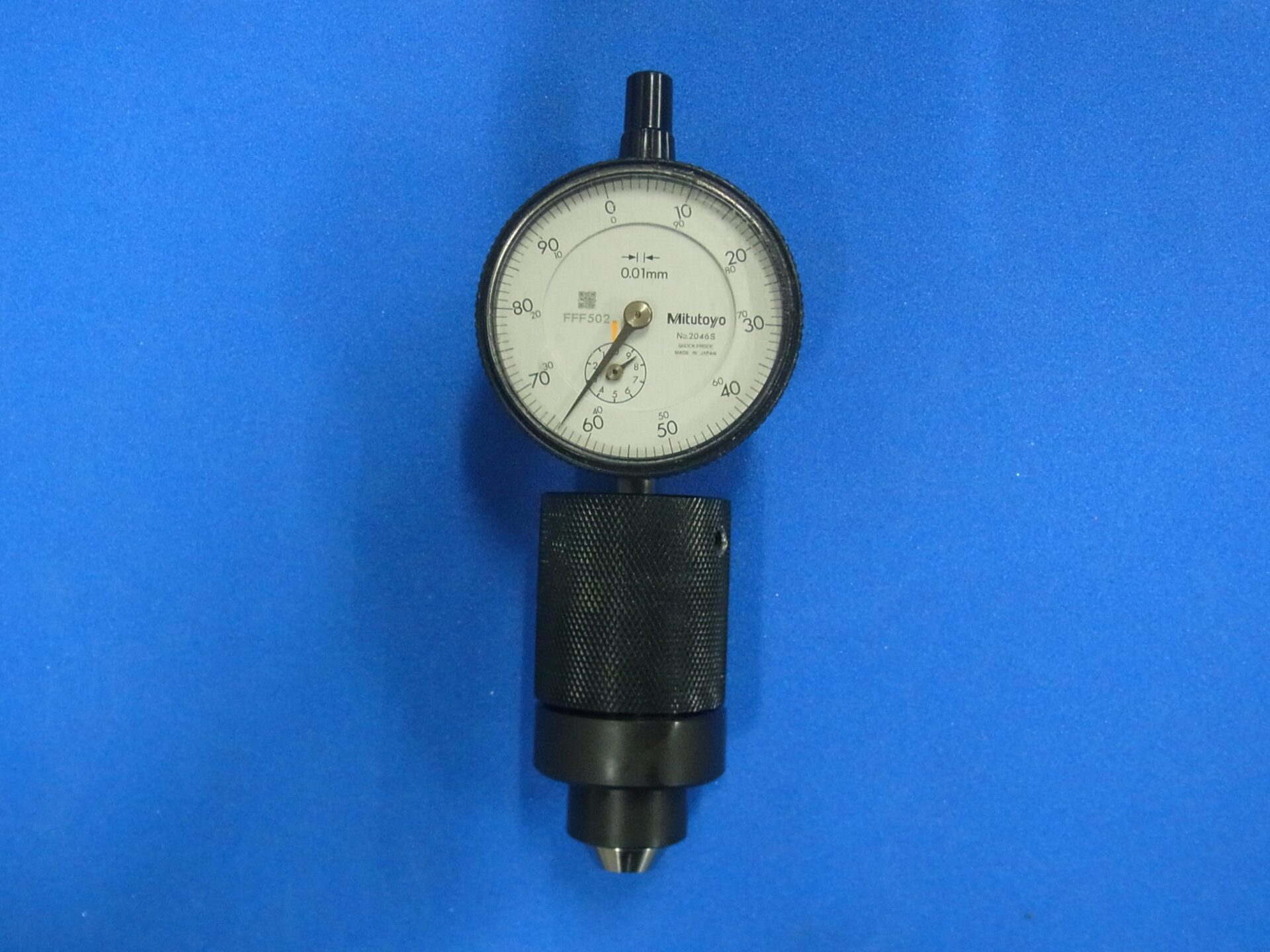

面取り測定器 ASQA-CF-01
↑ 動画はこちらをクリック（0:56）
| 型式 | ASQA-CF-01 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 面取り部 | |
| 測定範囲（目安） | Φ 10～ Φ50 | |
| 測定方法 | 測定器固定（ワーク動） | ー |
| ワーク固定（測定器動） | ○ | |
| マスター | 要否 | 要 |
| 種別 | 面取りマスター or 現物マスター | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 35✕35✕100（Φ35 ✕100）他 | |
| 測定器重量（目安） | 360g（ダイヤルゲージなし） | |

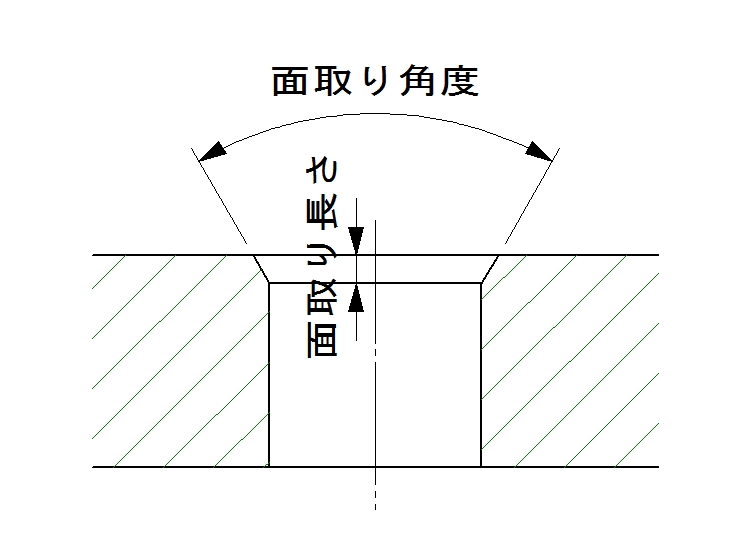

| 特記 | 面取り形状（面取り角度＋面取り長さ）の測定 内蔵したバネによる自動戻し機能 | |

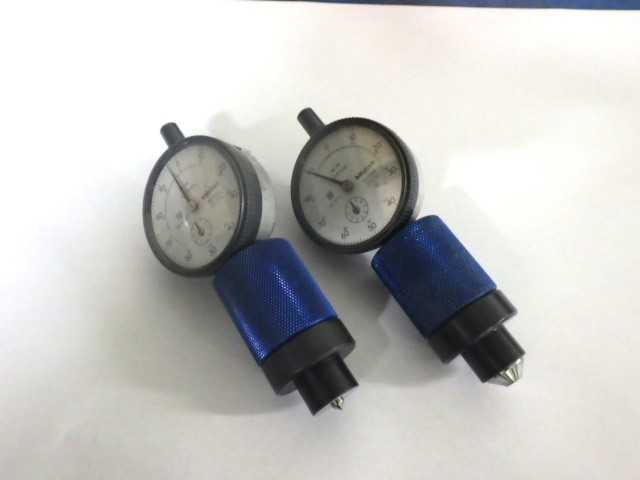

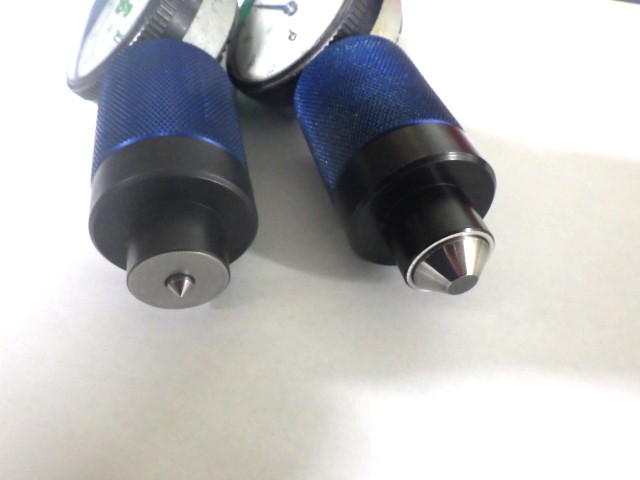

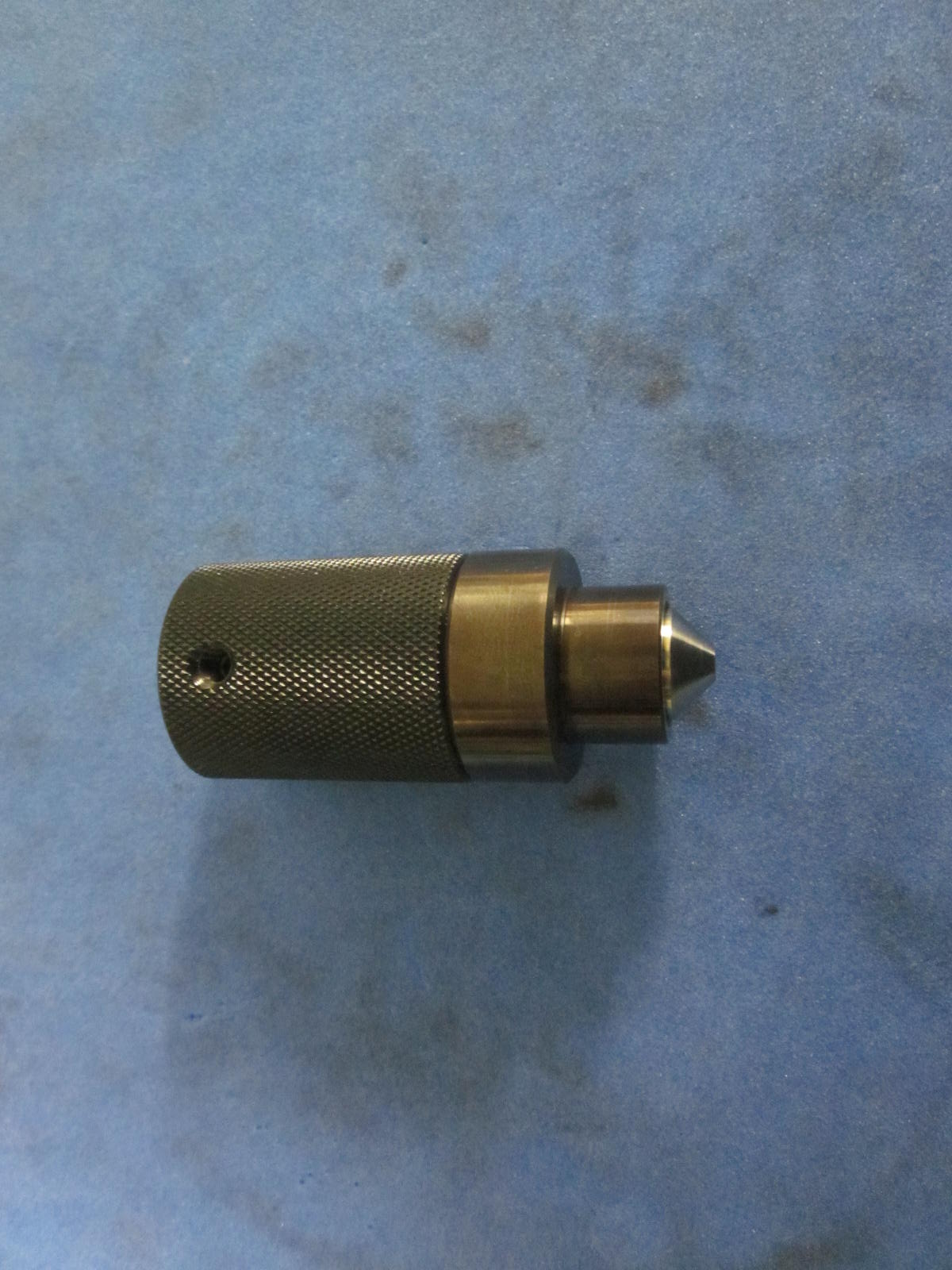

面取り測定器 ASQA-CF-01-AL（アルミボディ軽量タイプ、色：青・黒の2種類）
↑ 動画はこちらをクリック（0:56）
| 型式 | ASQA-CF-01-AL | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 面取り部 | |
| 測定範囲（目安） | Φ 10～ Φ50 | |
| 測定方法 | 測定器固定（ワーク動） | ー |
| ワーク固定（測定器動） | ○ | |
| マスター | 要否 | 要 |
| 種別 | 面取りマスター or 現物マスター | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 35✕35✕100（Φ35 ✕100）他 | |
| 測定器重量（目安） | 200g（ダイヤルゲージなし） ＊鉄製に対し、44%軽量化 | |
| ボディ色 | 青、黒 | |
| 特記 | アルミボディによる軽量化 | |
関連記事

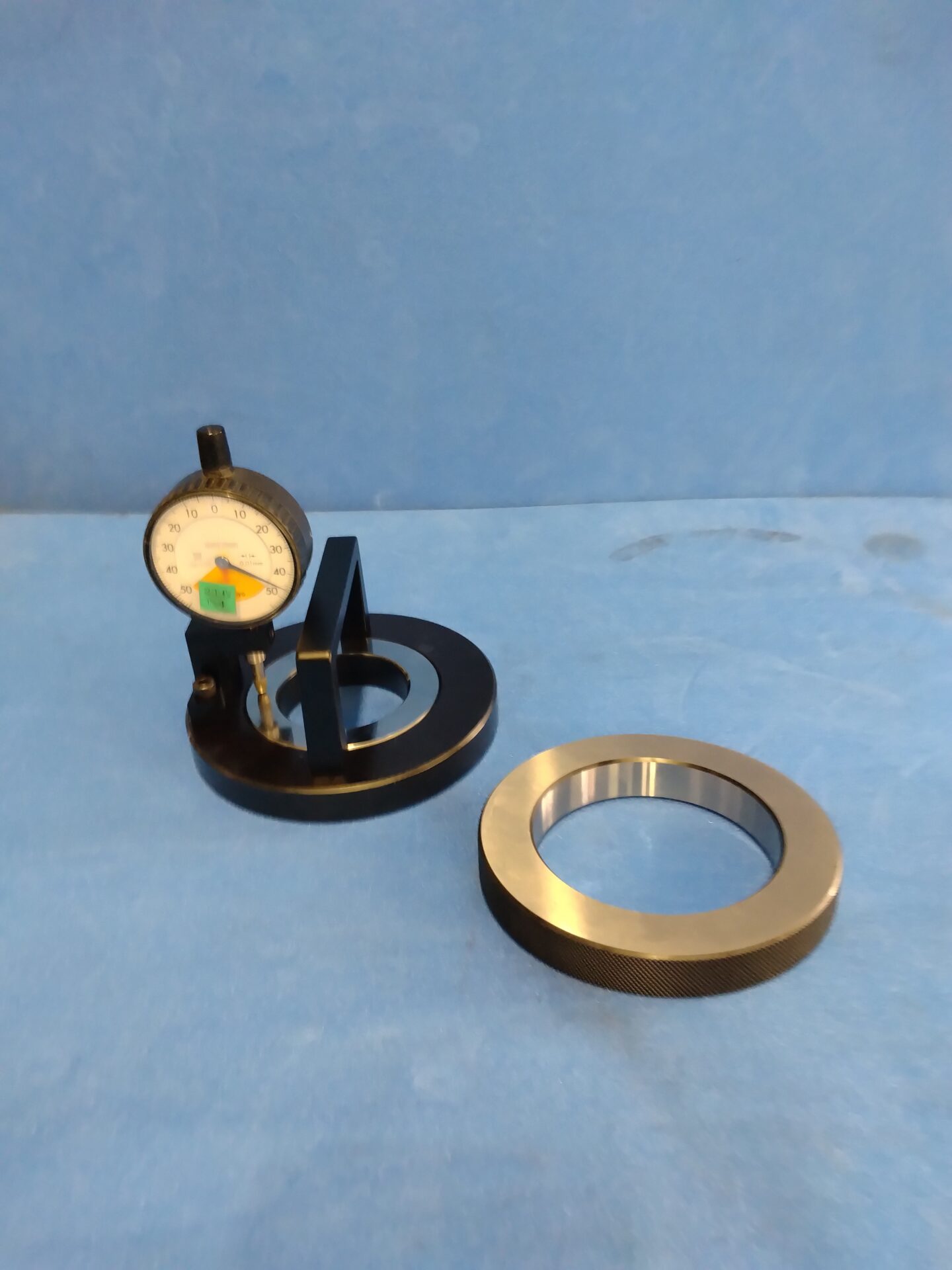

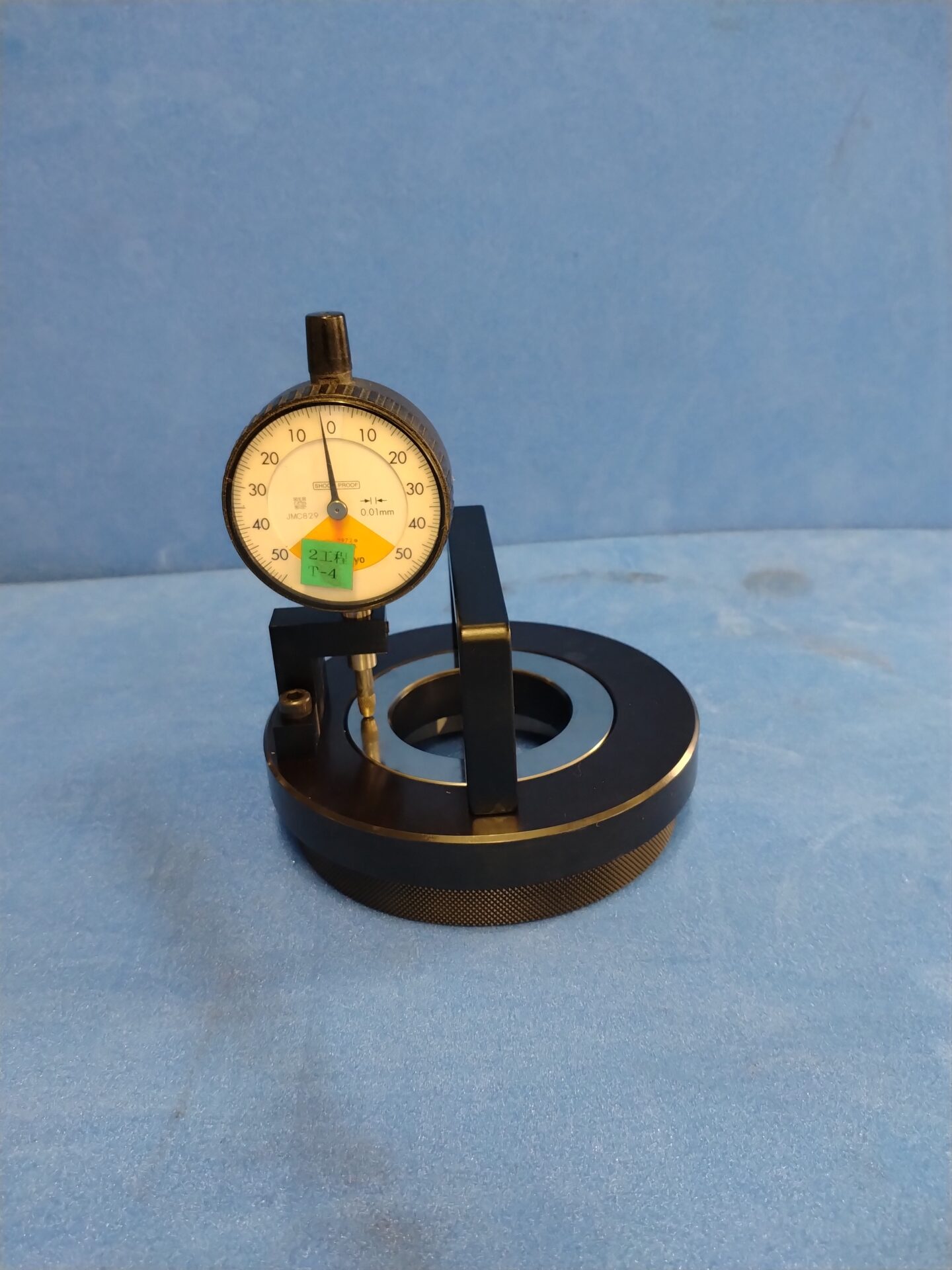

面取り測定器 ASQA-CF-02
| 型式 | ASQA-CF-02 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 面取り部 | |
| 測定範囲（目安） | Φ 50～ Φ100 | |
| 測定方法 | 測定器固定（ワーク動） | ー |
| ワーク固定（測定器動） | ○ | |
| マスター | 要否 | 要 |
| 種別 | 面取りマスター or 現物マスター | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | Φ100✕50 他 | |
| 特記 | 面取り形状（面取り角度＋面取り長さ）の測定 中央部の測定子の自重によって面取り部に当たることによって測定 | |
