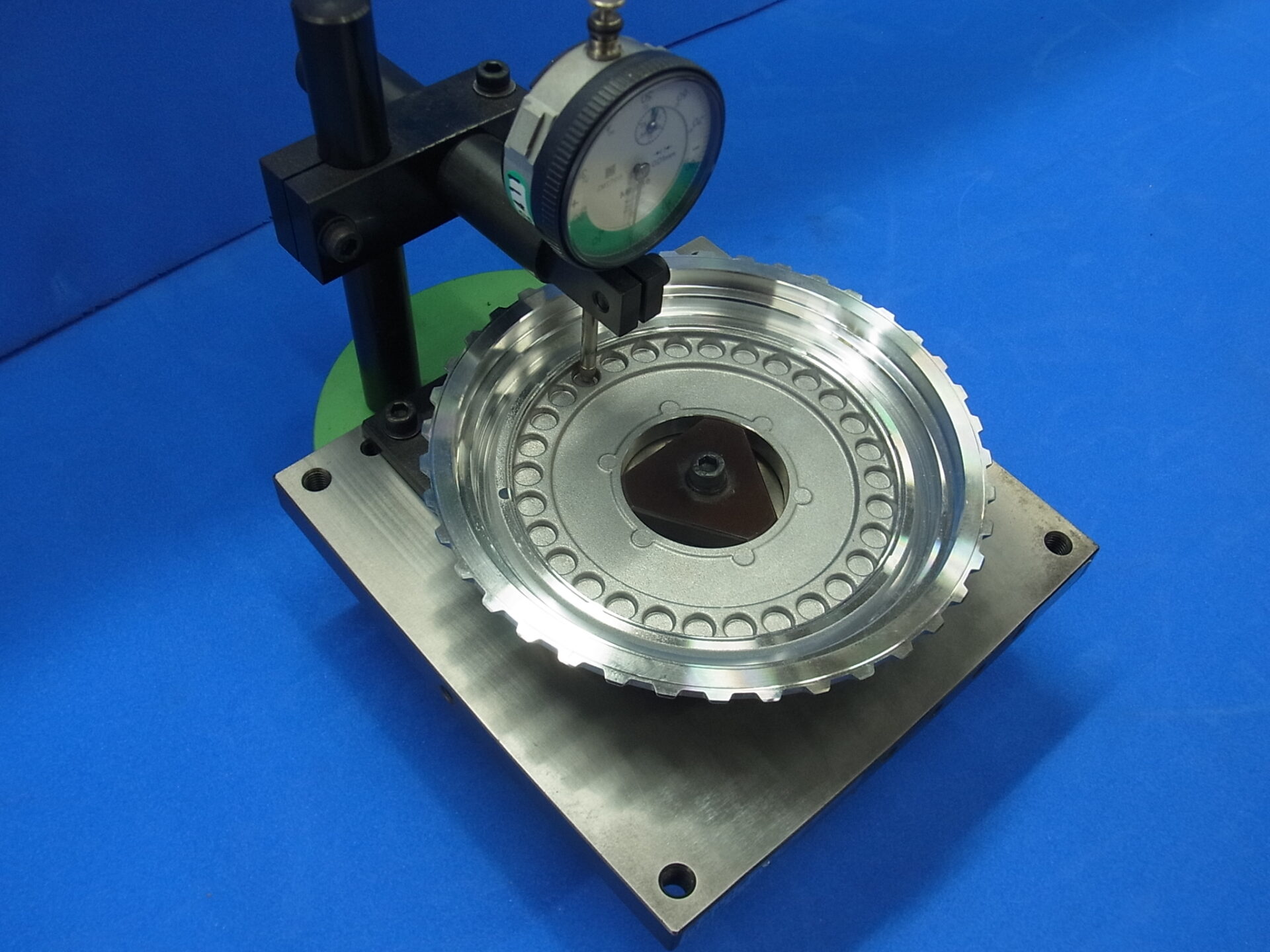

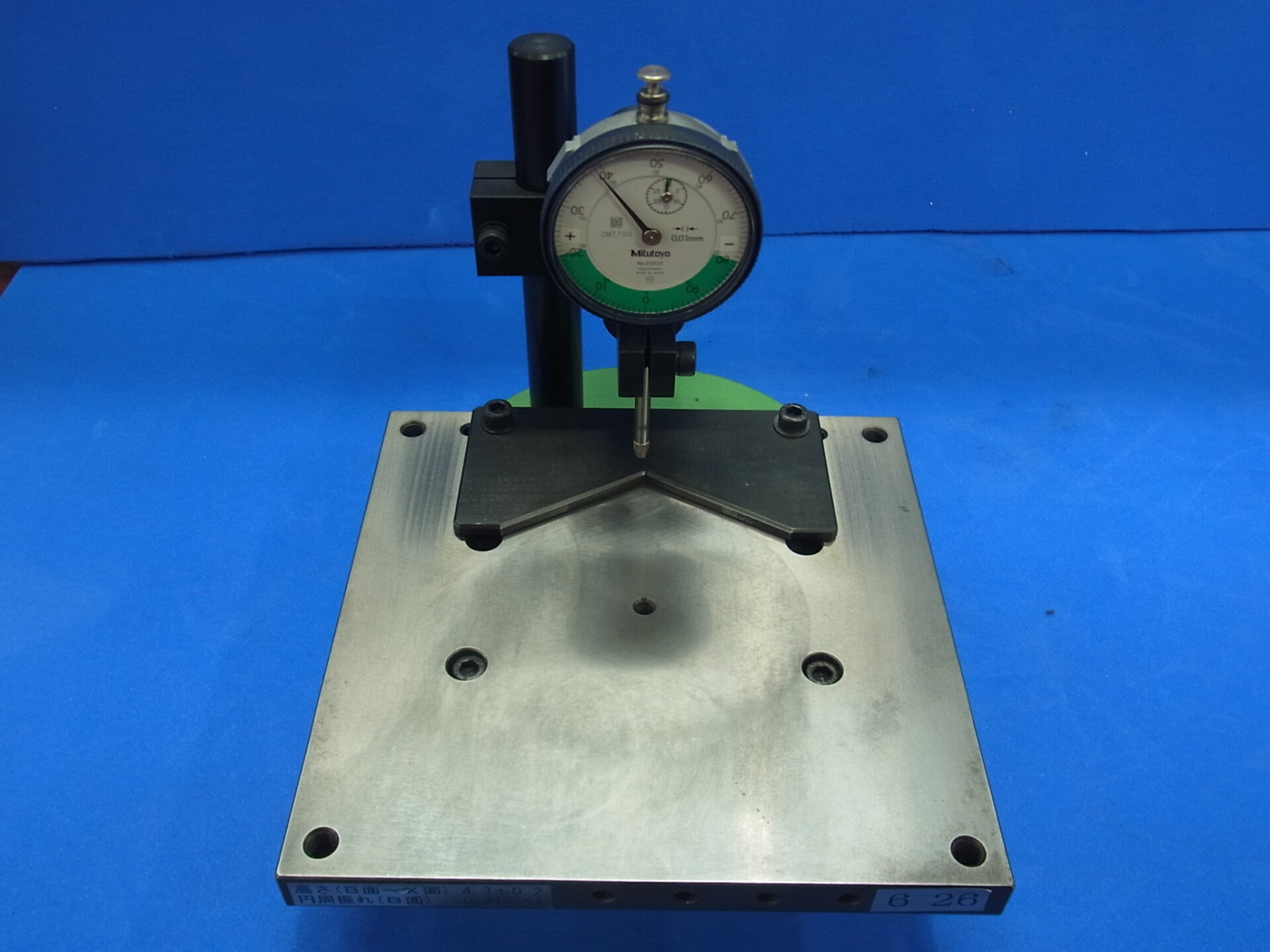

平面スタンド（高さ測定器） ASQA-HT-01
↑ 動画はこちらをクリック（0:56）
| 型式 | ASQA-HT-01 | |
| 測定器の種類（比較or幾何） | 比較測定器、幾何特性用測定器 | |
| 測定箇所 | 高さ、幅不同（平面度） | |
| 測定範囲（目安） | 0 ～ 100 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | ブロック | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 180✕180✕200 他 | |

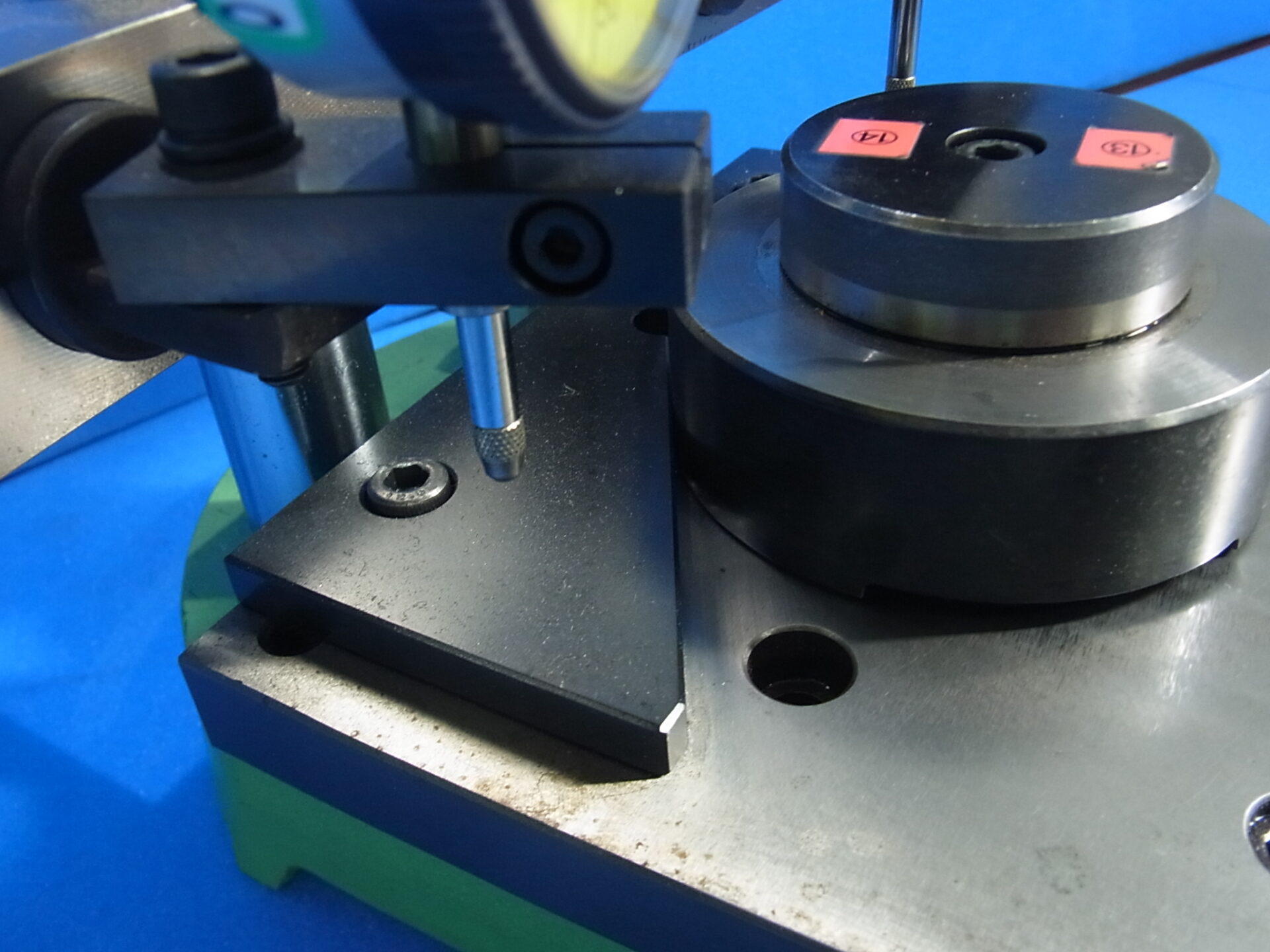

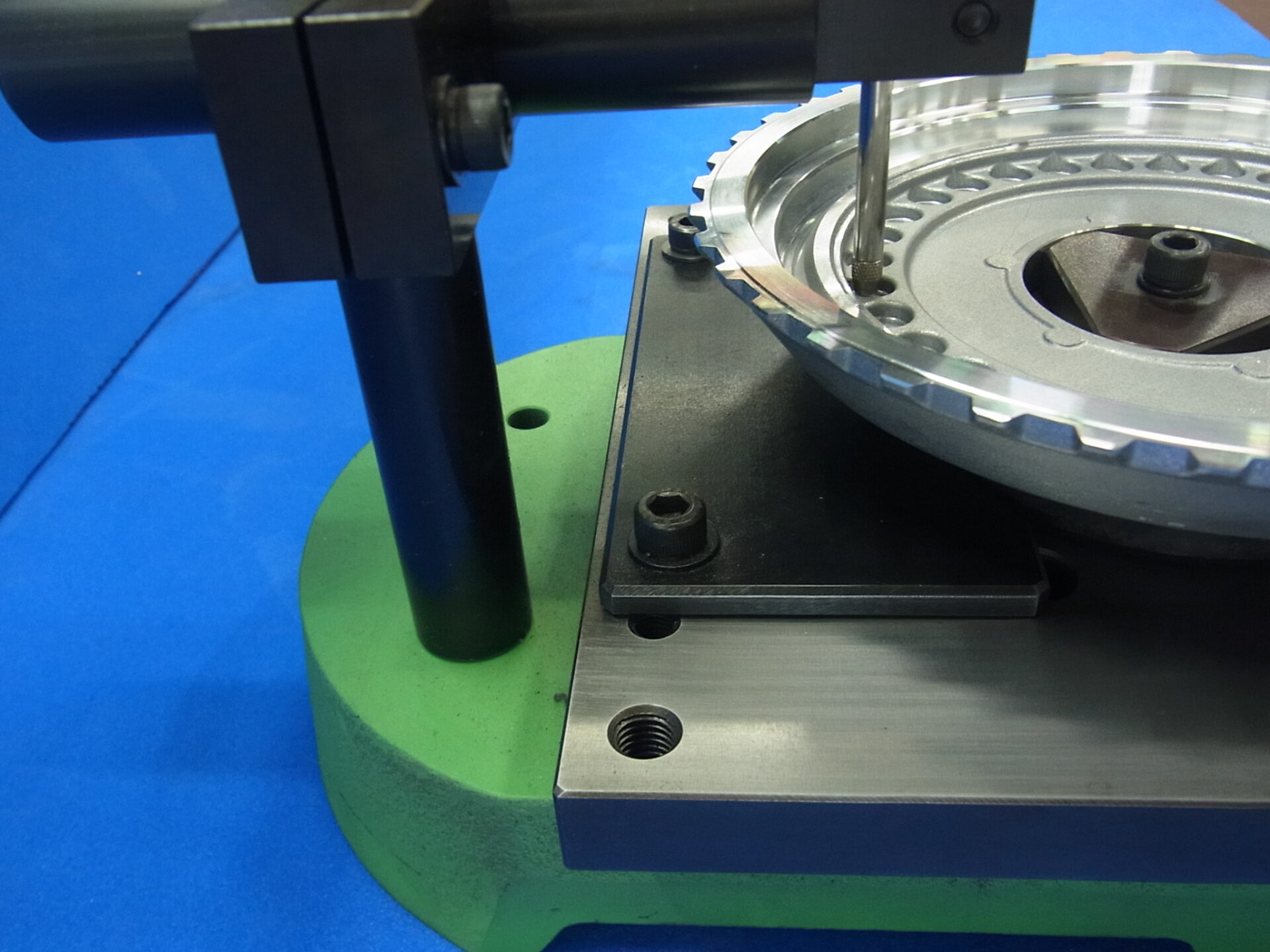

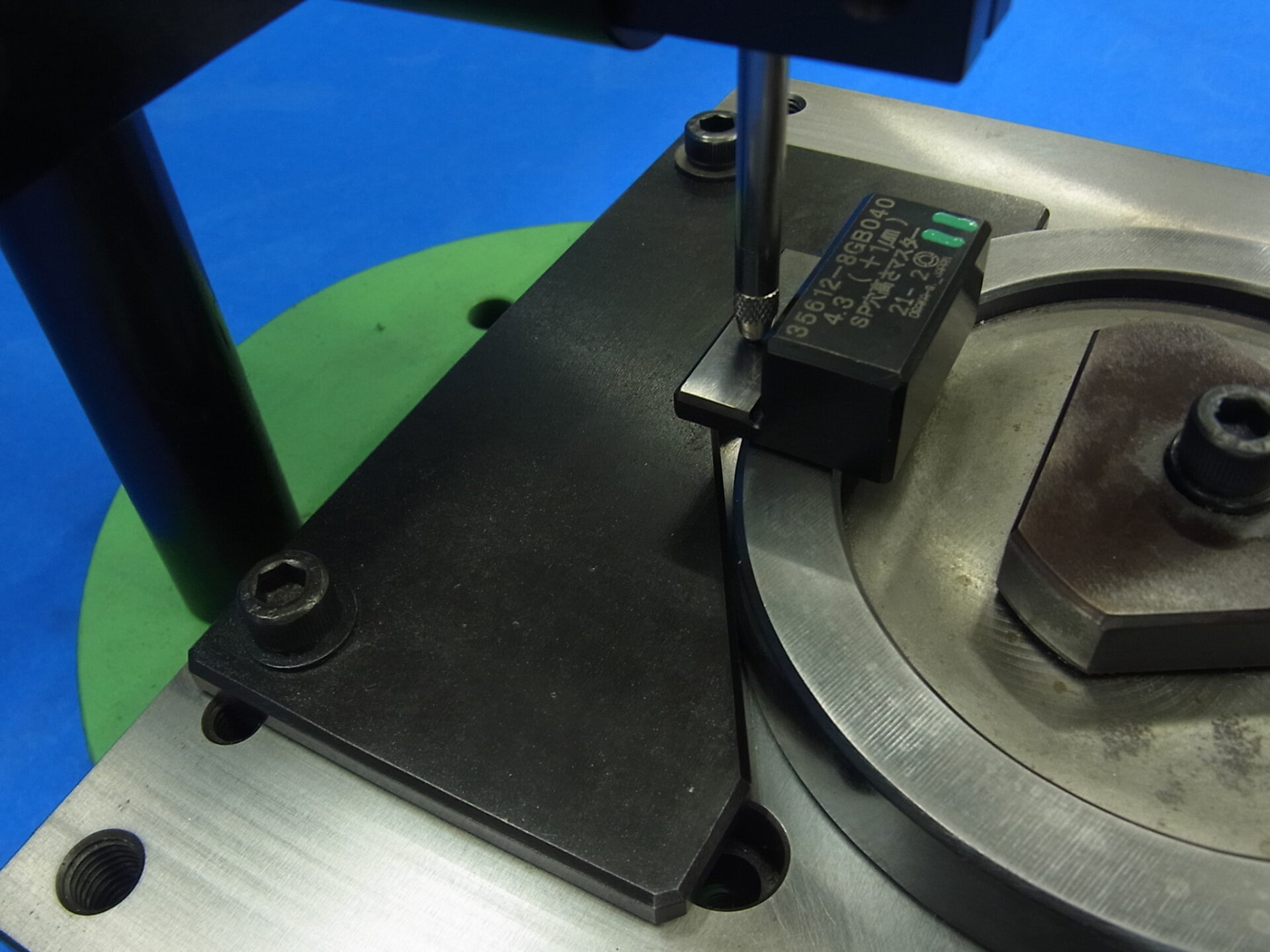

| 特記 | シングル支柱、付属のストッパーで測定位置の固定が可能 | |
関連記事

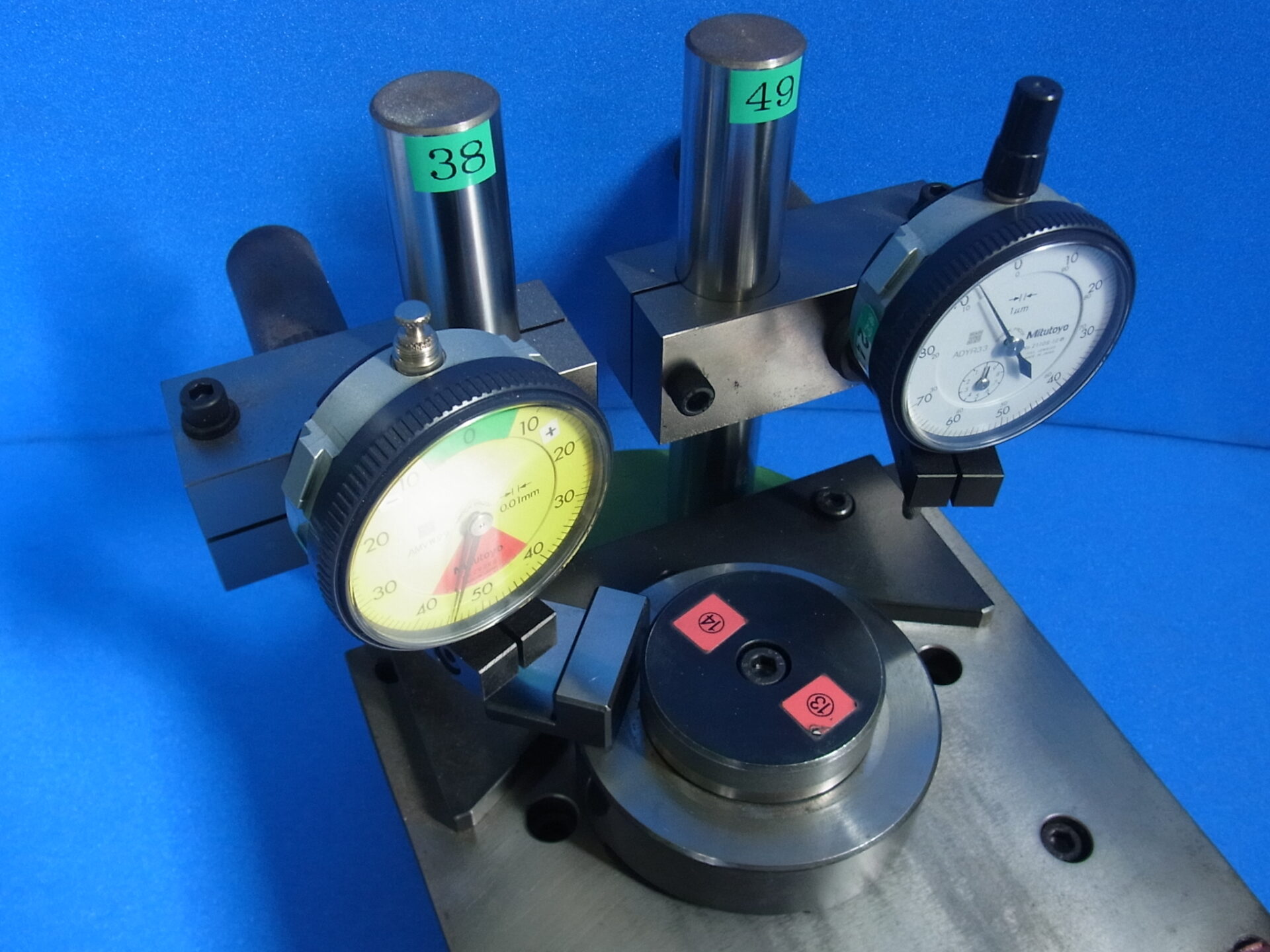

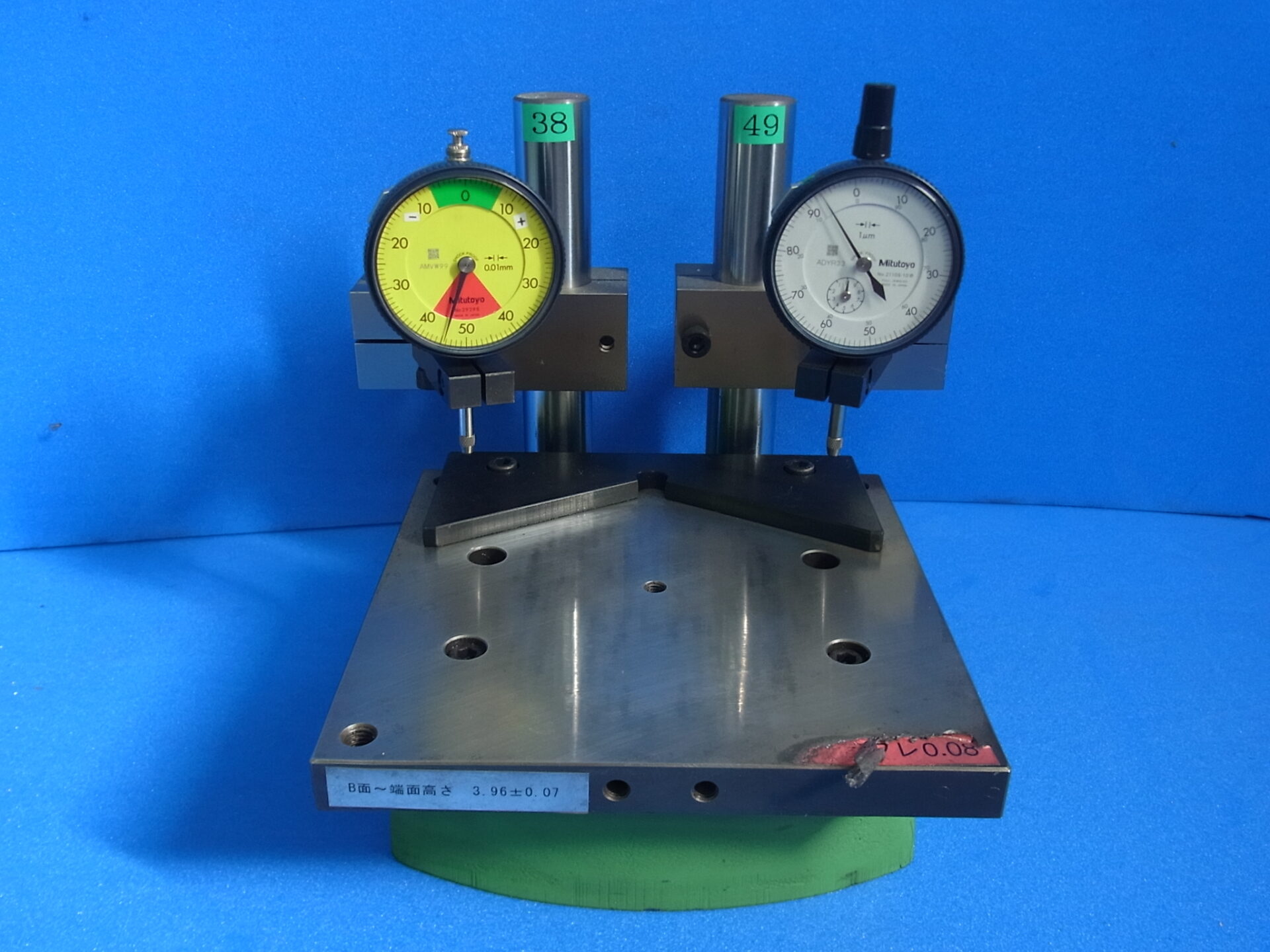

平面スタンド（高さ測定器） ASQA-HT-01W（ダブル支柱）
| 型式 | ASQA-HT-01W | |
| 測定器の種類（比較or幾何） | 比較測定器、幾何特性用測定器 | |
| 測定箇所 | 高さ、幅不同（平面度） | |
| 測定範囲（目安） | 0 ～ 100 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | ブロック | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 180✕180✕200 他 | |

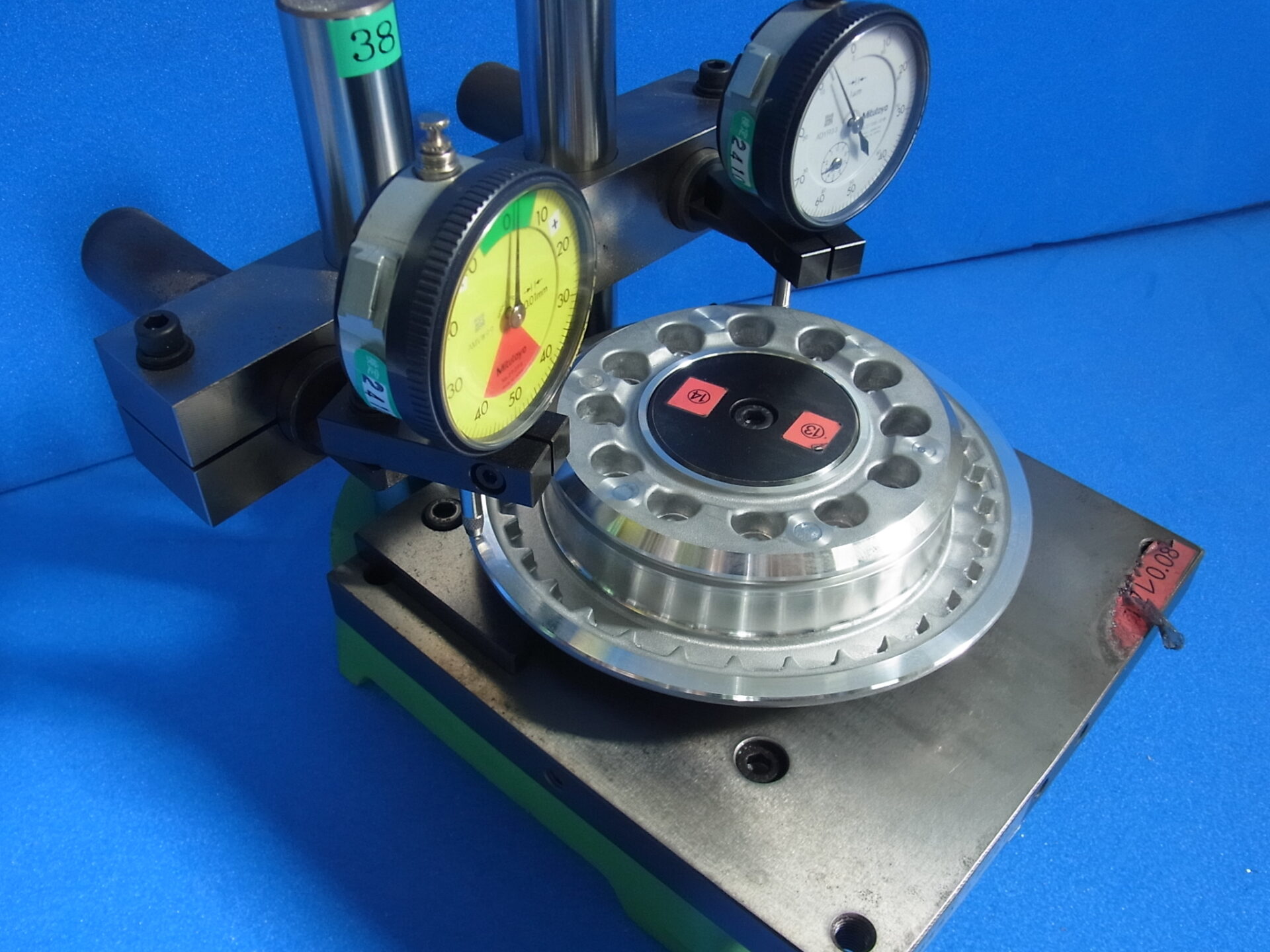

| 特記 | ダブル（W）支柱（1台に2箇所の測定部位を集約、省スペースと効率化の実現）、付属のストッパーで測定位置の固定が可能 | |
関連記事

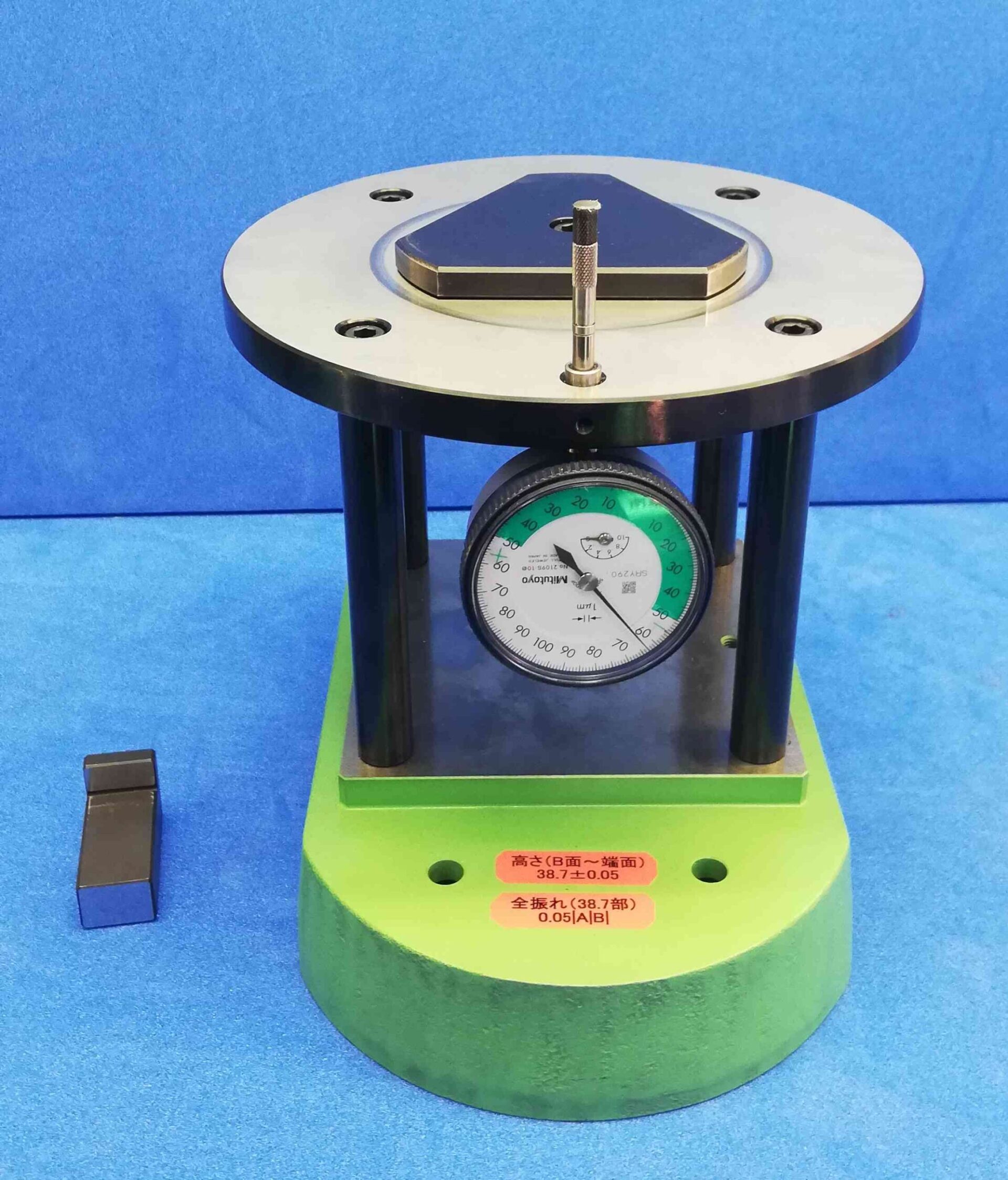

平面スタンド（高さ測定器） ASQA-HT-02（ダイヤルゲージ反転下出し）
↑ 動画はこちらをクリック（0:57）
| 型式 | ASQA-HT-02 | |
| 測定器の種類（比較or幾何） | 比較測定器、幾何特性用測定器 | |
| 測定箇所 | 高さ、幅不同（平面度） | |
| 測定範囲（目安） | 0 ～ 100 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | ブロック | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 180✕180✕200 他 | |

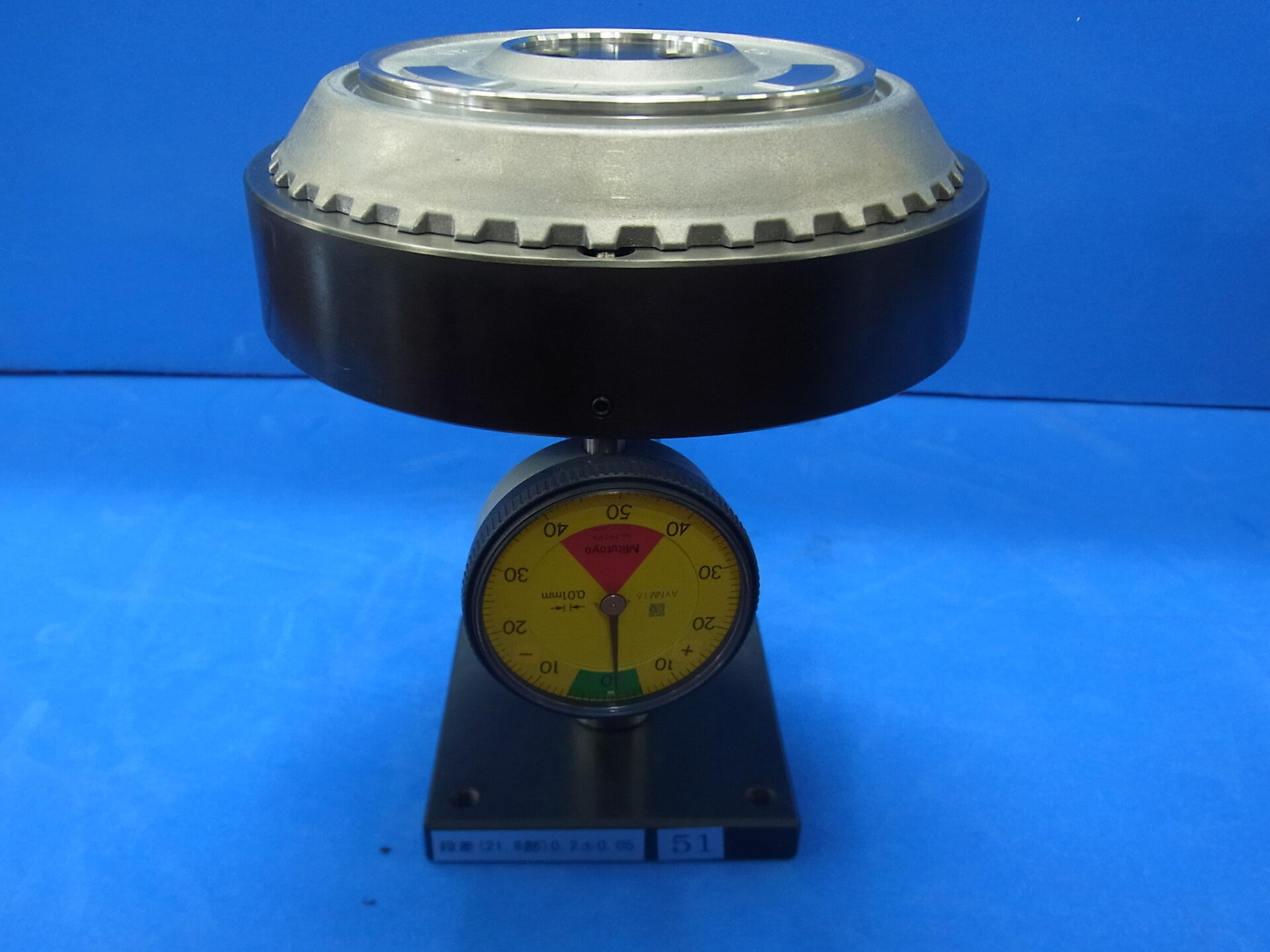

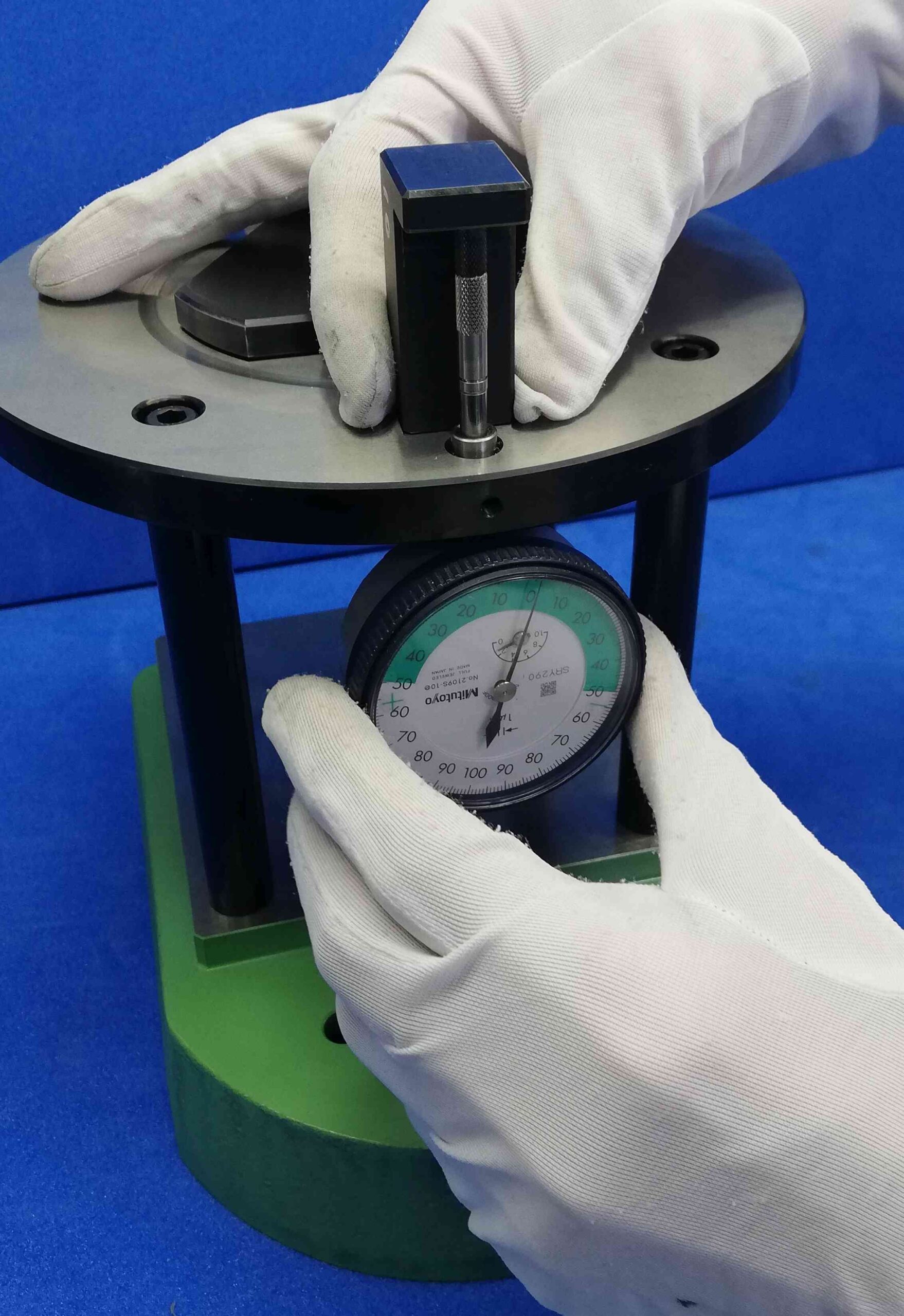

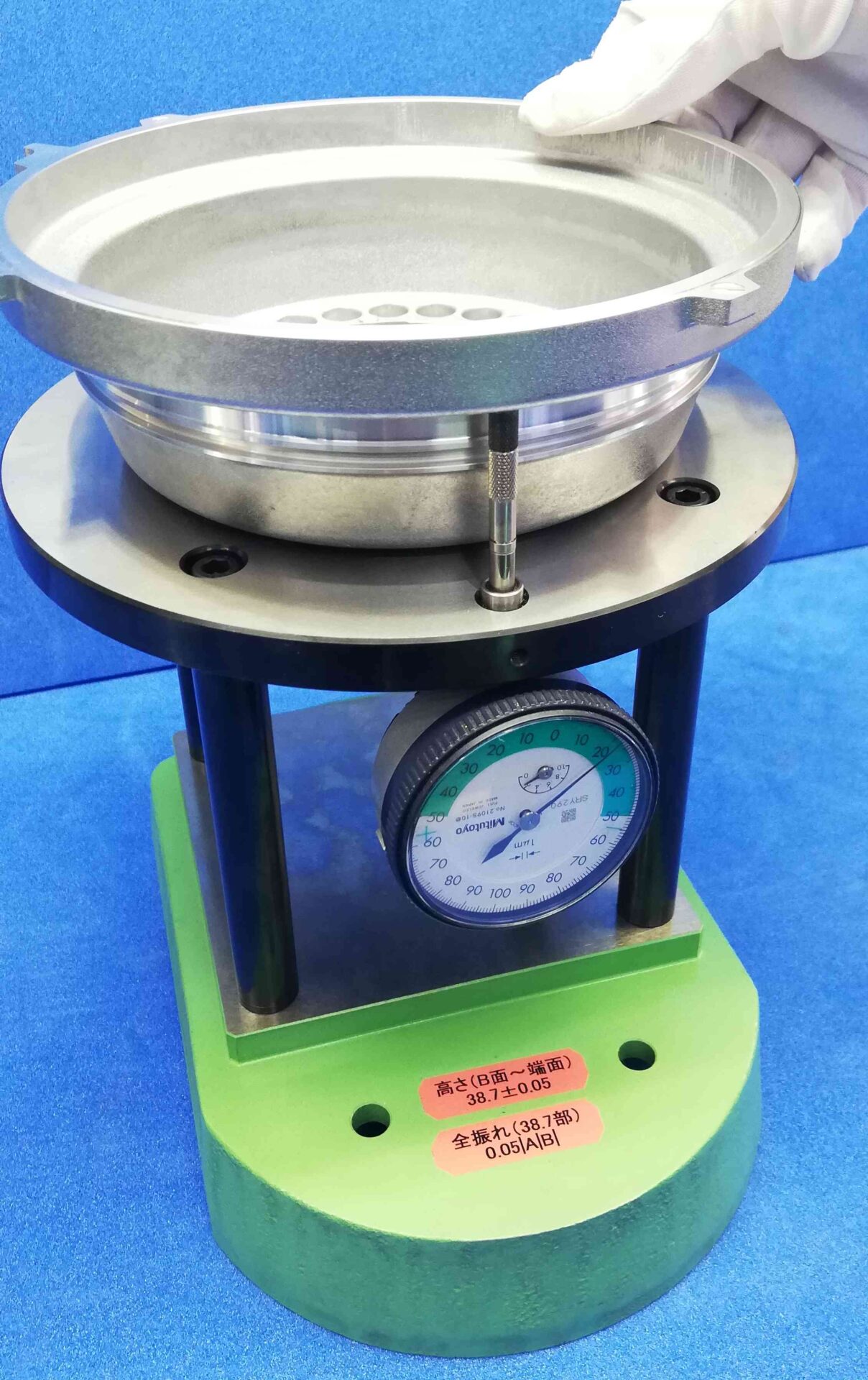

| 特記 | ダイヤルゲージを反転させて下から出して固定することにより、基準面からの高さおよび高さ不同を測定。 ＊ASQA-HT-01とデジマチックインジケータの組み合わせにて同様の測定は可能（ただし、測定前に毎回ゼロリセットが必要）。 | |
