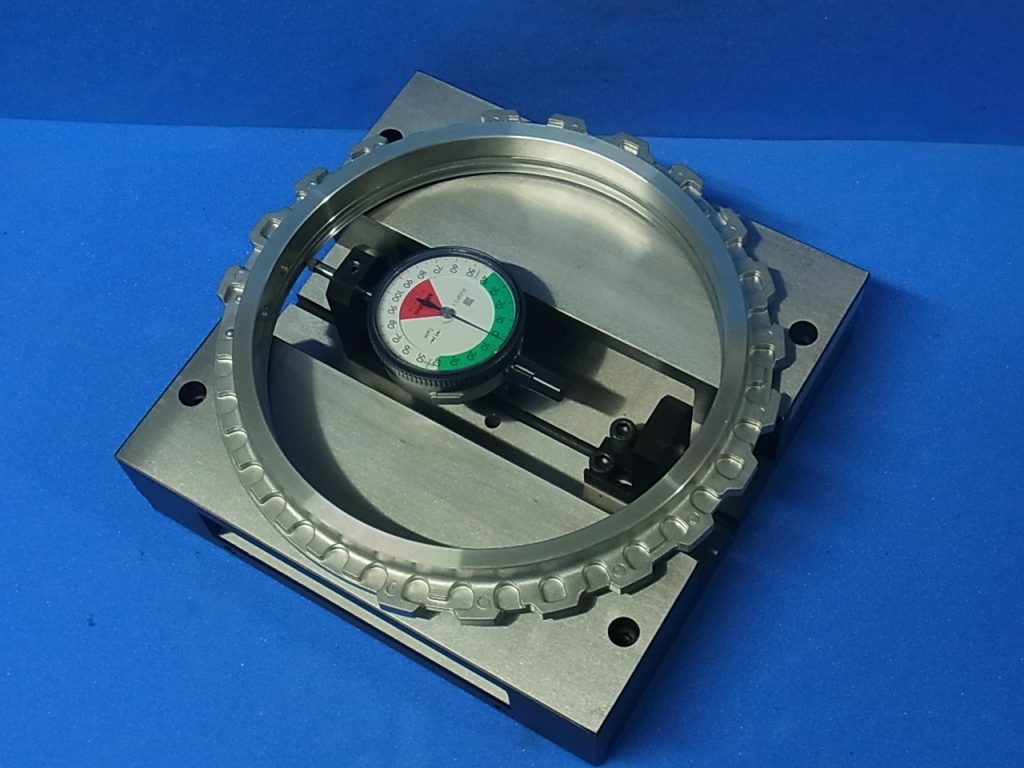

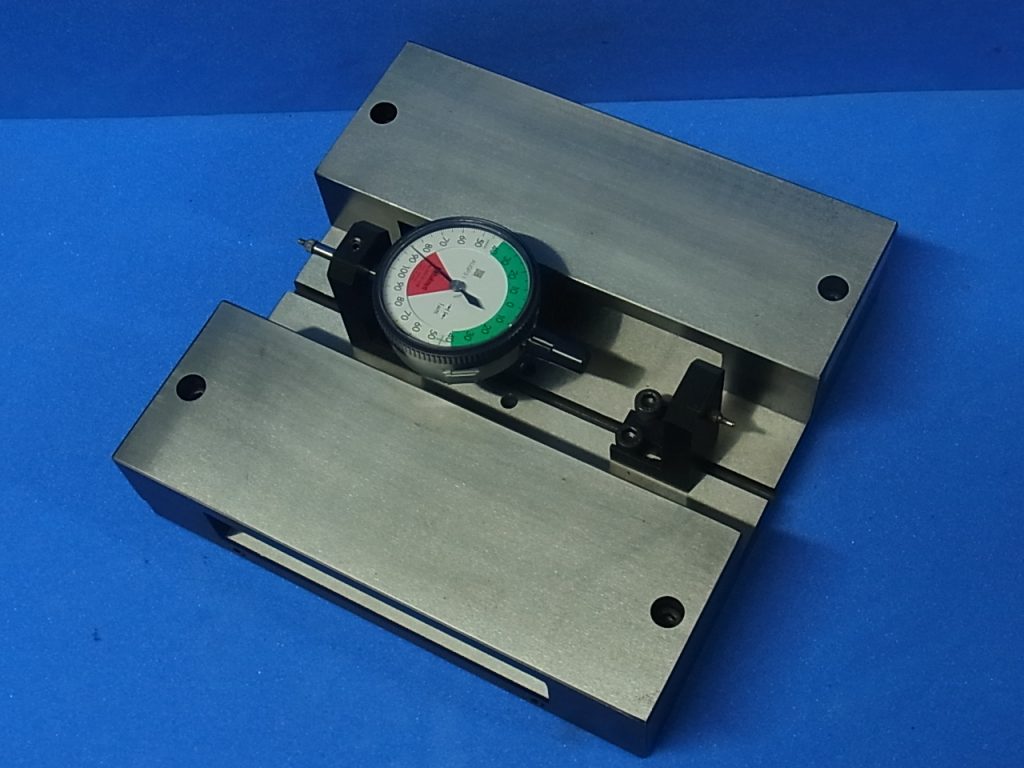

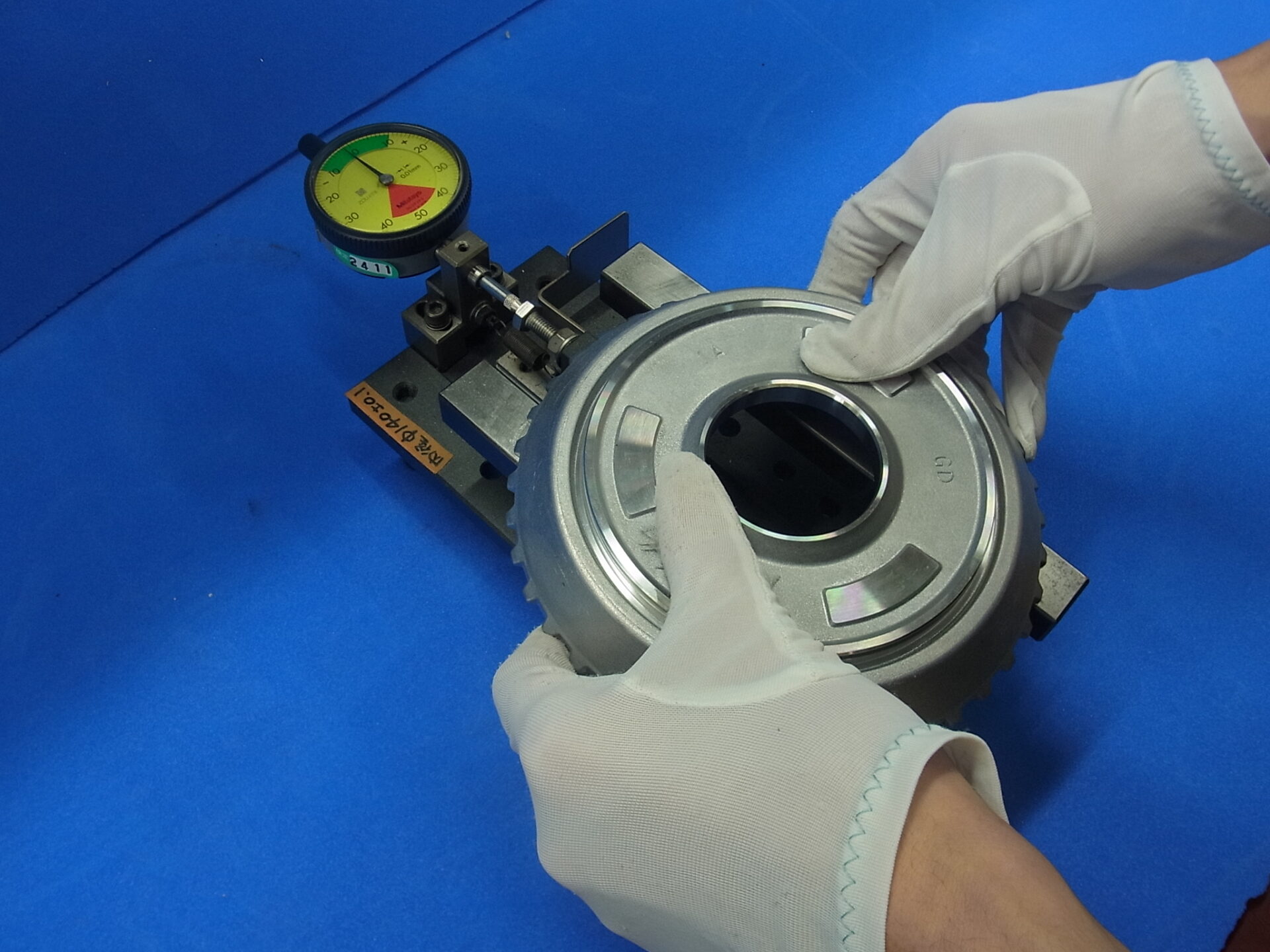

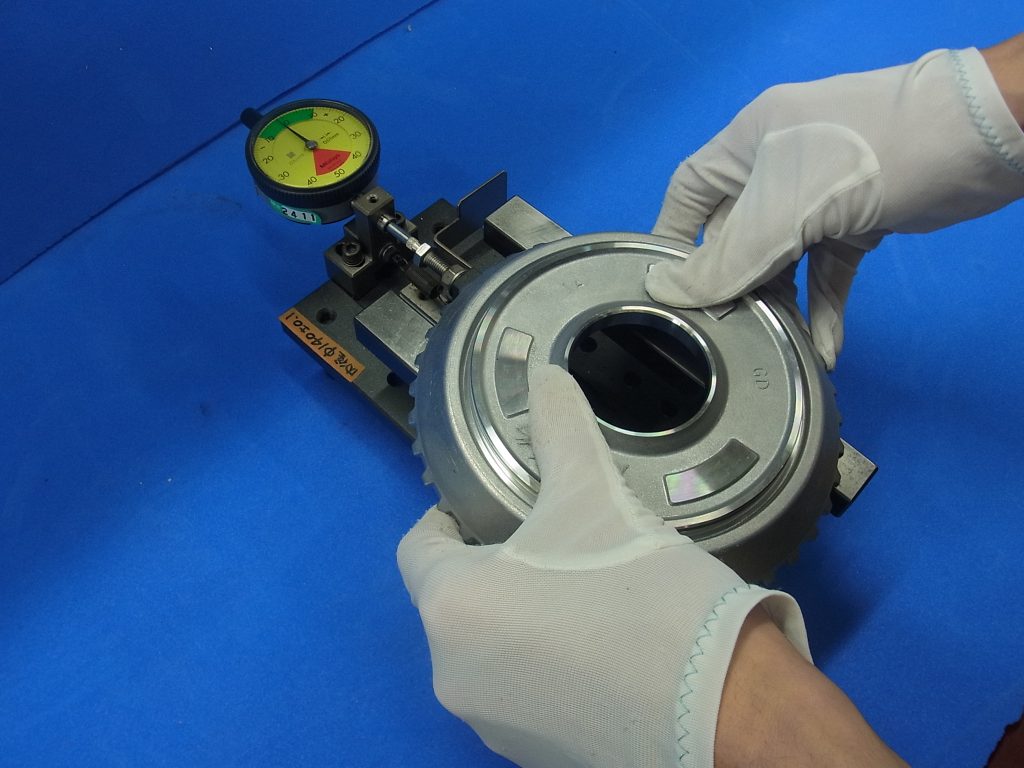

内径測定器 ASQA-ID-01
内径用の比較測定器。
中物サイズ（Φ30～Φ150程度）のワーク用。
測定器固定でワークを動かして測定するタイプ。
↑ 動画はこちらをクリック（0:43）
| 型式 | ASQA-ID-01 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 内径、真円度 | |
| 測定範囲（目安） | Φ30 ～ Φ150 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 100✕220✕80 他 | |
| 特記 | ダイヤルゲージ非接触型、小～中内径用 | |
関連記事

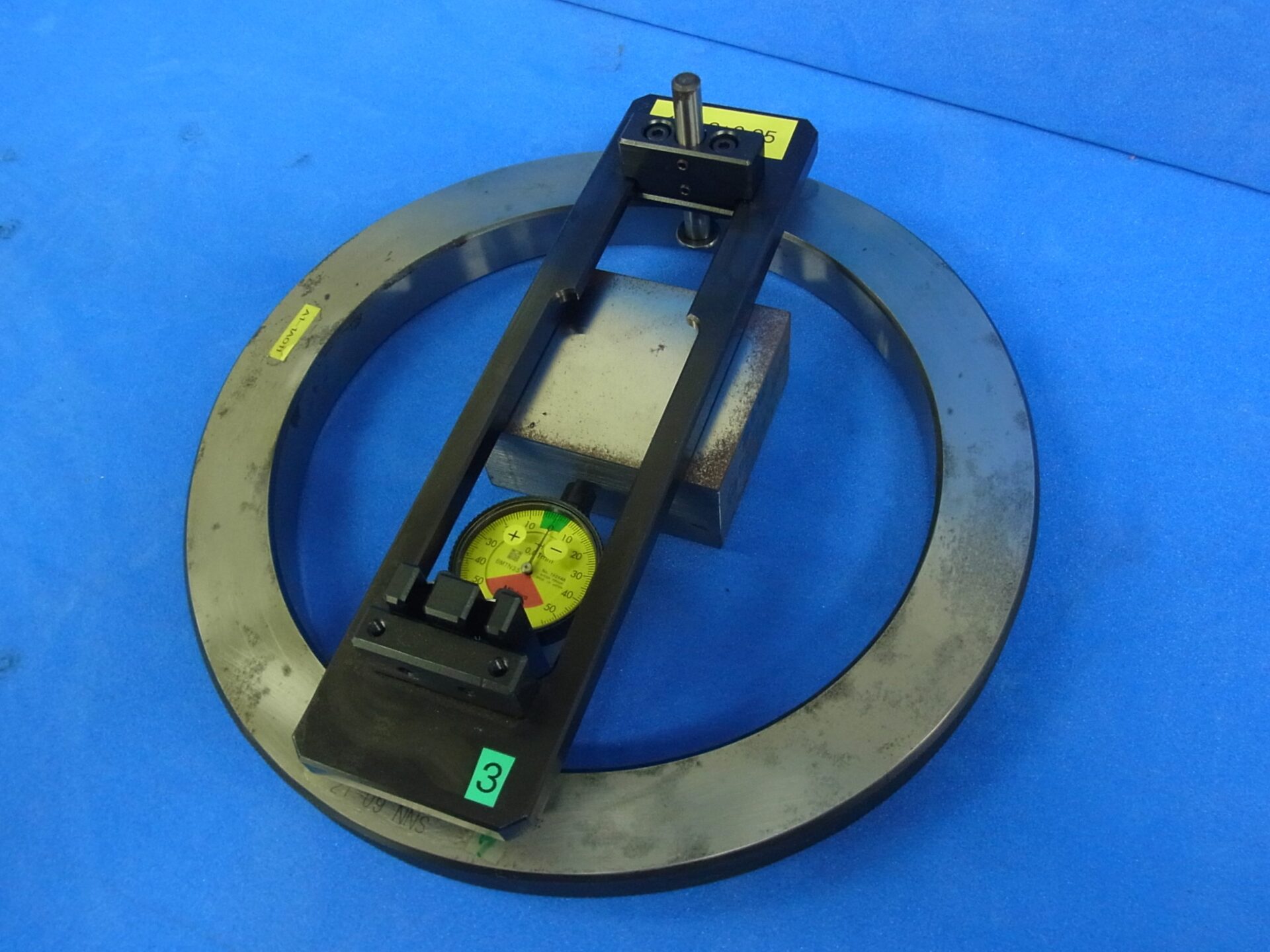

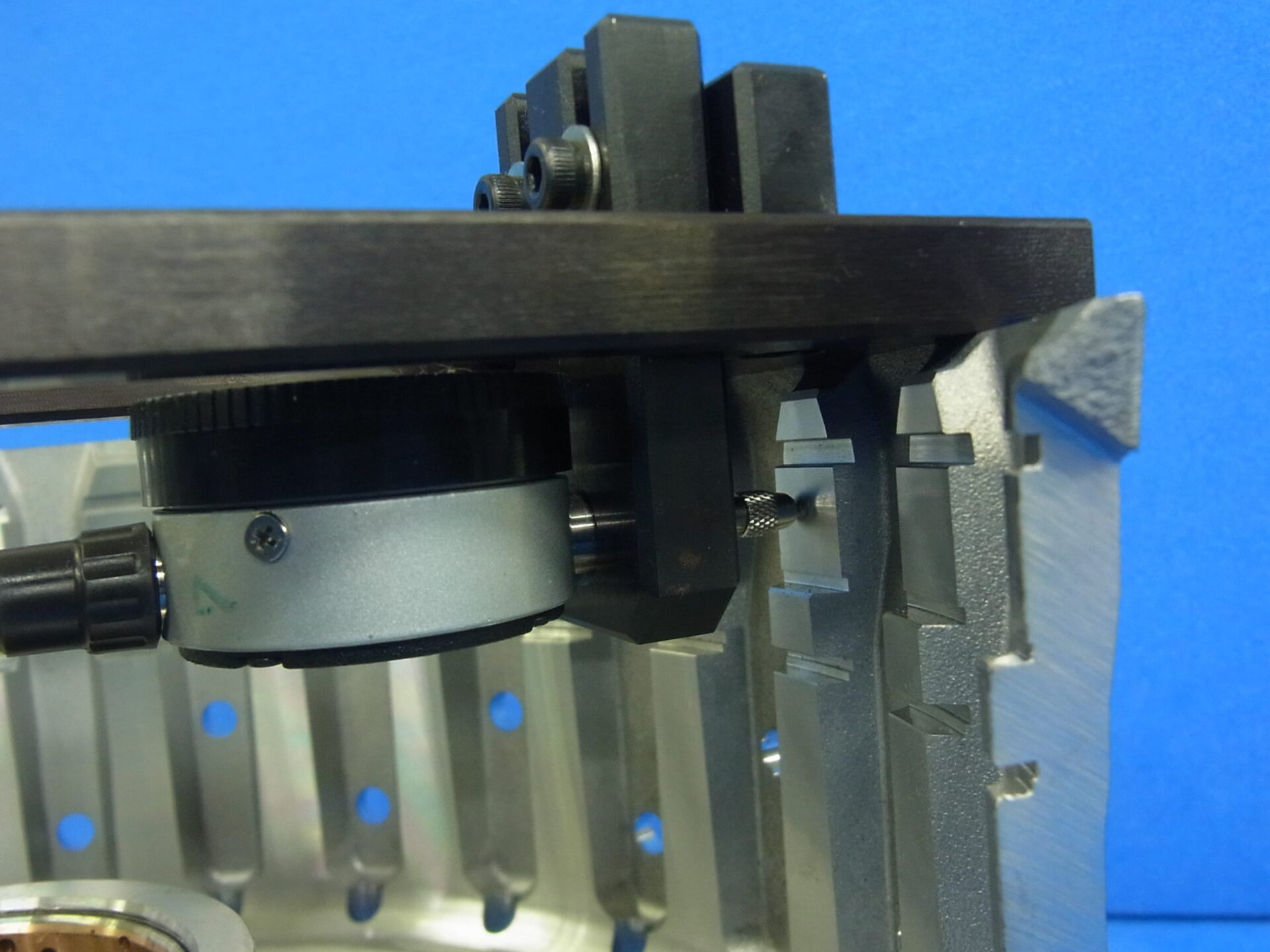

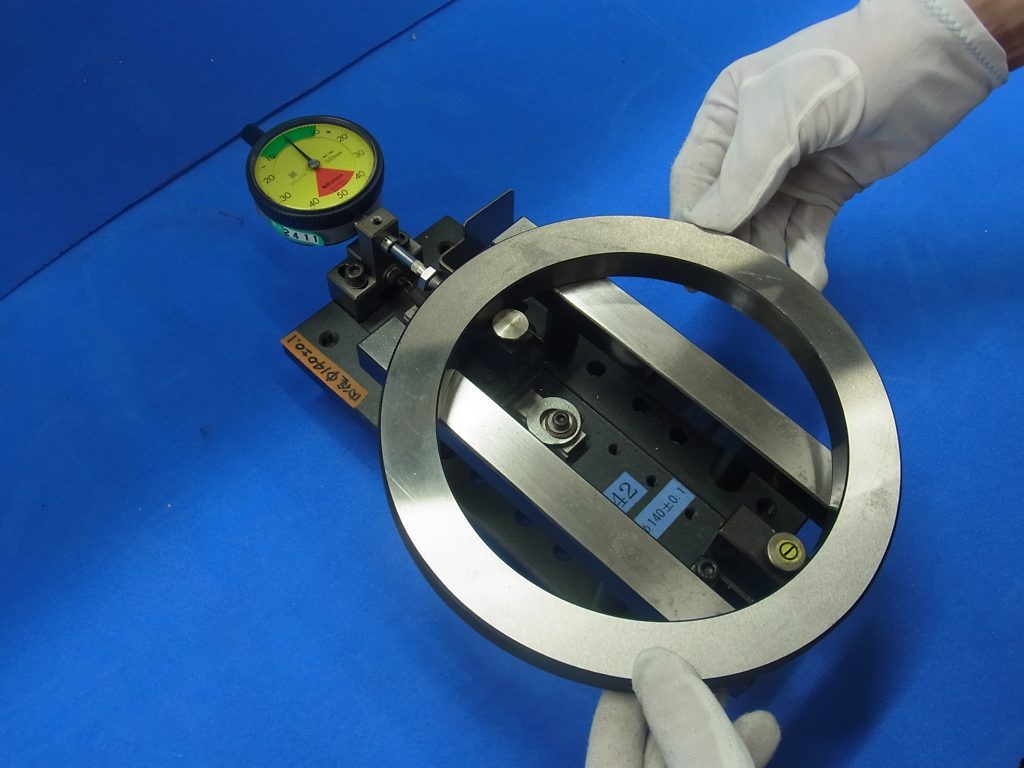

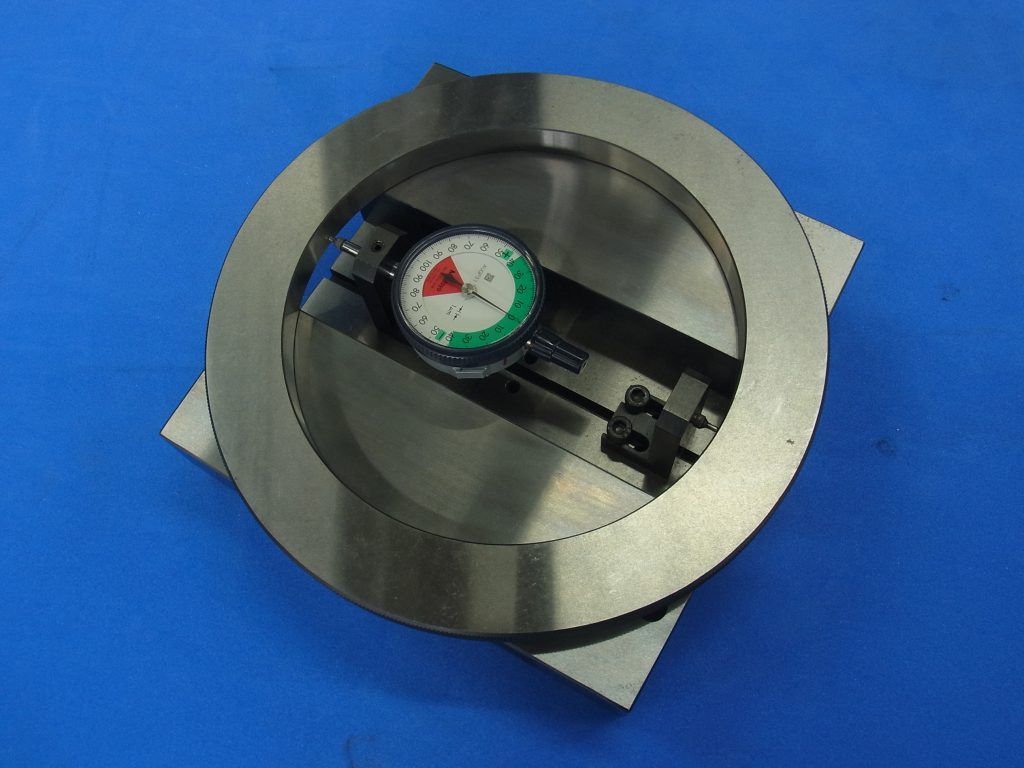

内径測定器 ASQA-ID-02
内径用の比較測定器。
大物サイズ（Φ150～Φ200程度）のワーク用。
測定器固定でワークを動かして測定するタイプ。
↑ 動画はこちらをクリック（1:05）
| 型式 | ASQA-ID-02 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 内径、真円度 | |
| 測定範囲（目安） | Φ150 ～ Φ200 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 220✕220✕80 他 | |
| 特記 | ダイヤルゲージ接触型，大内径リング用 | |
関連記事

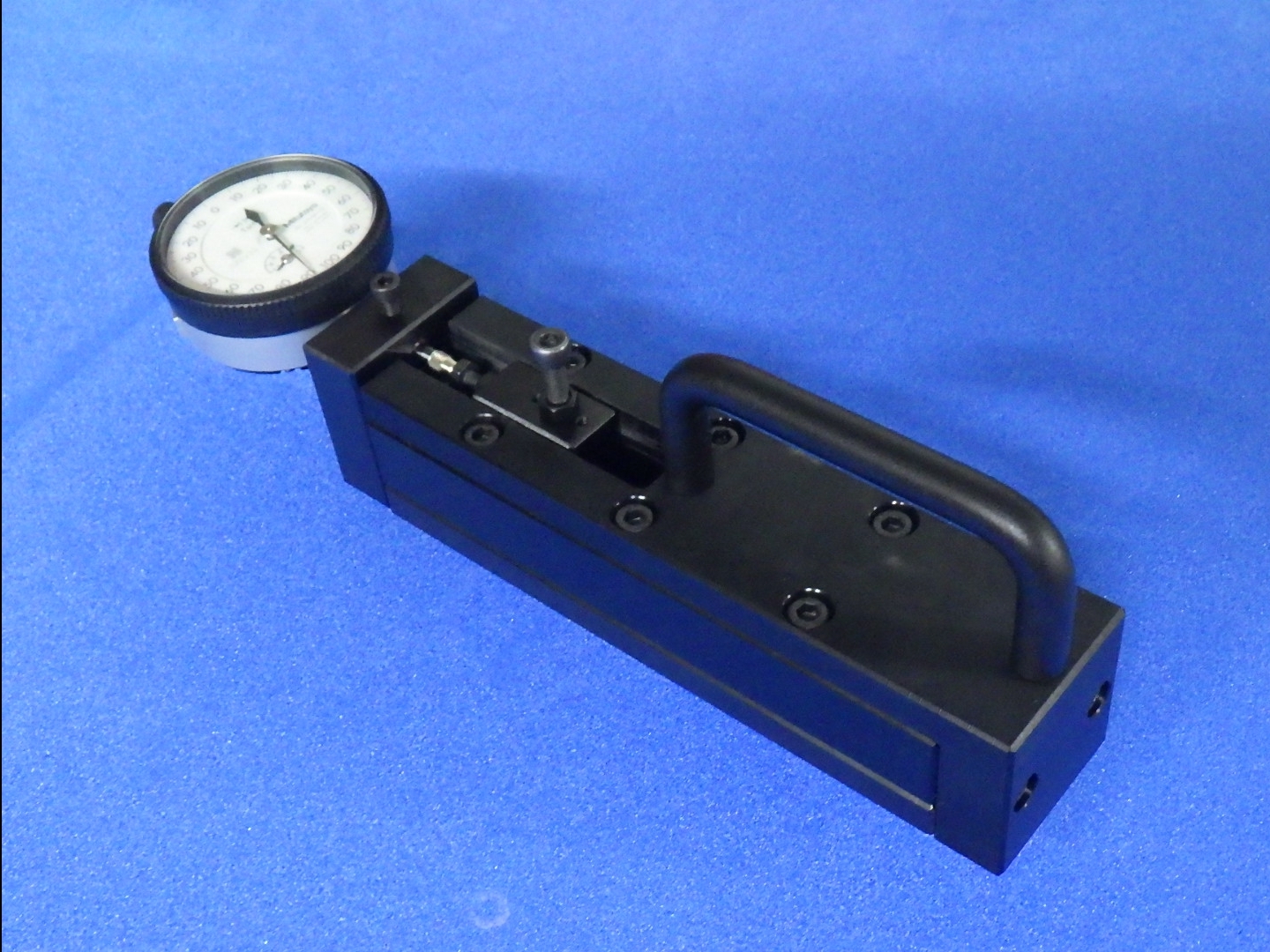

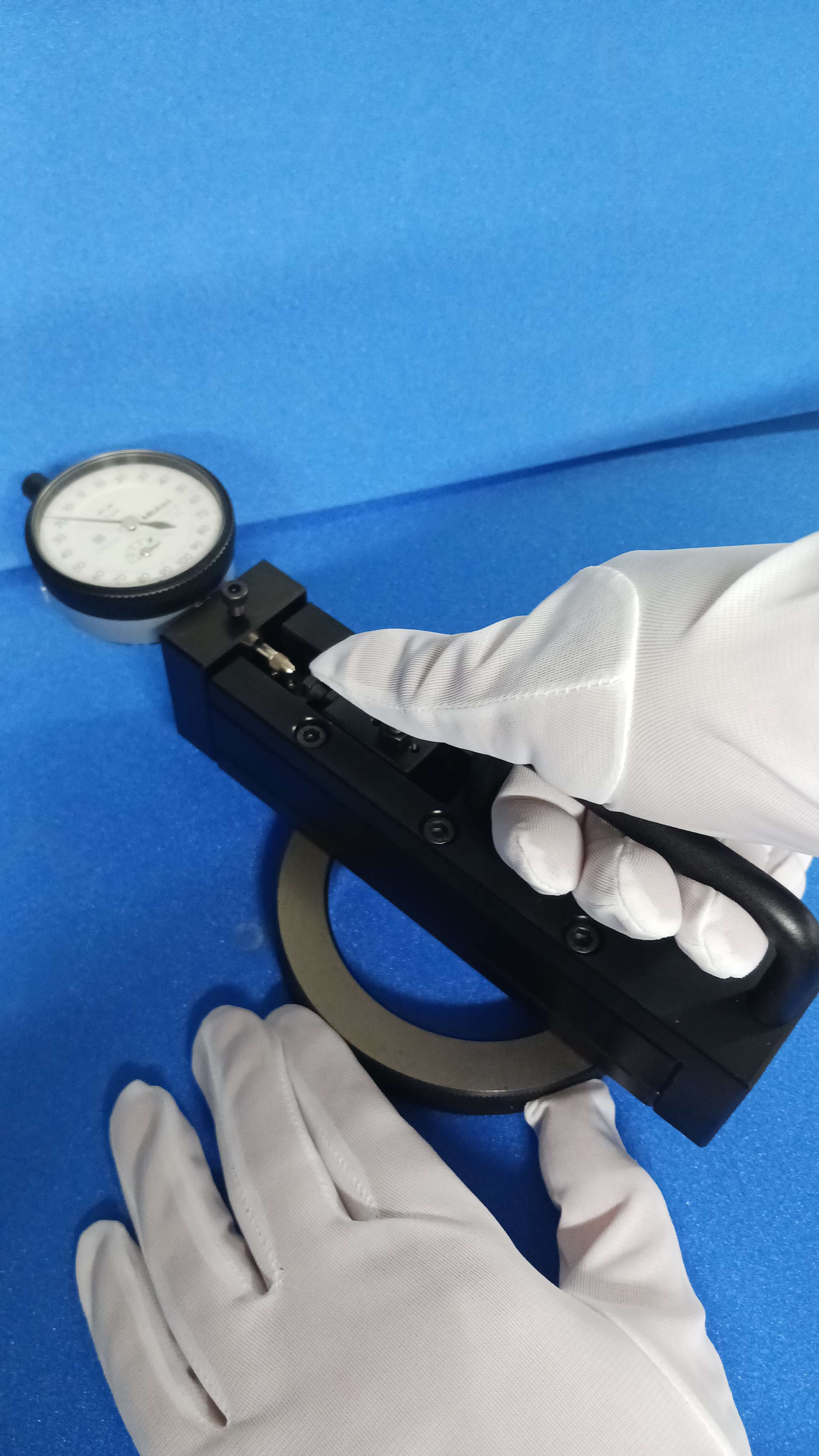

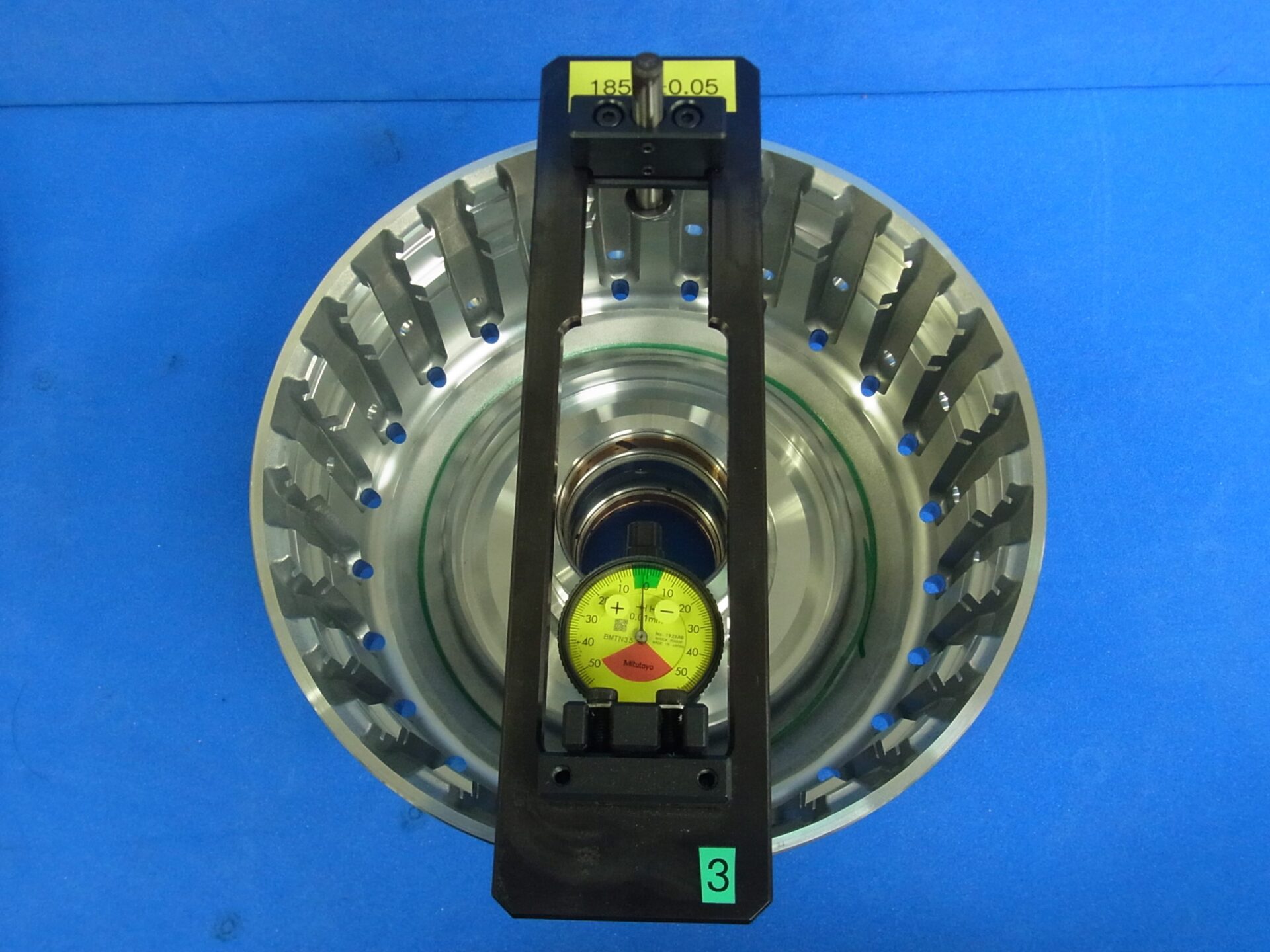

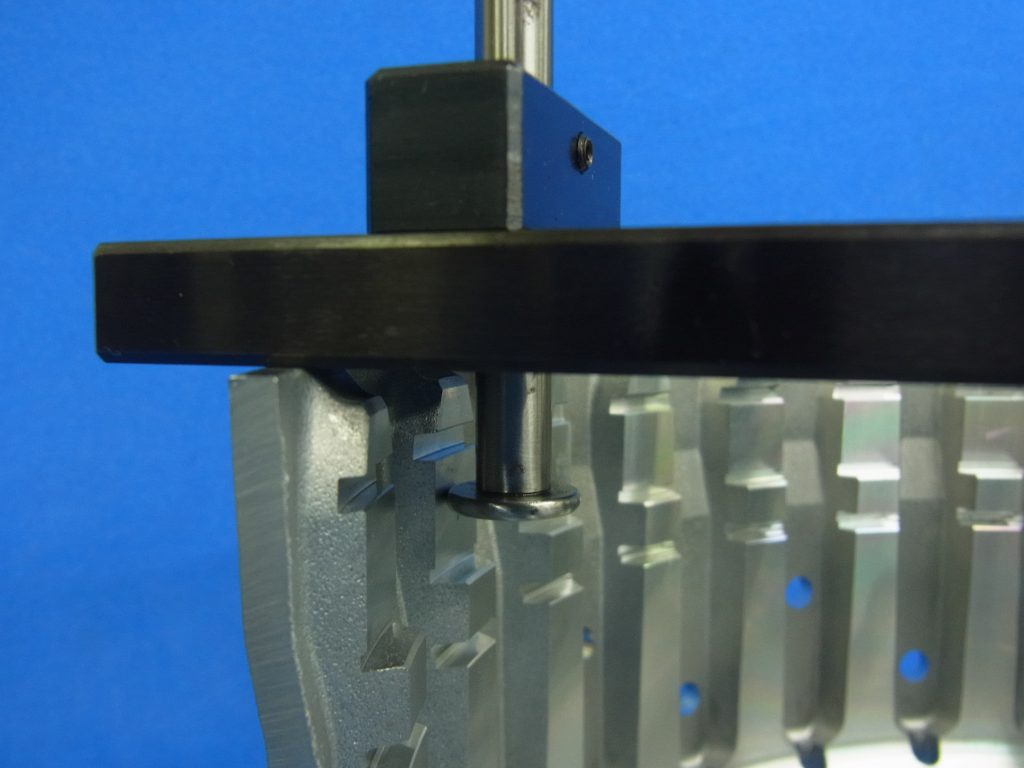

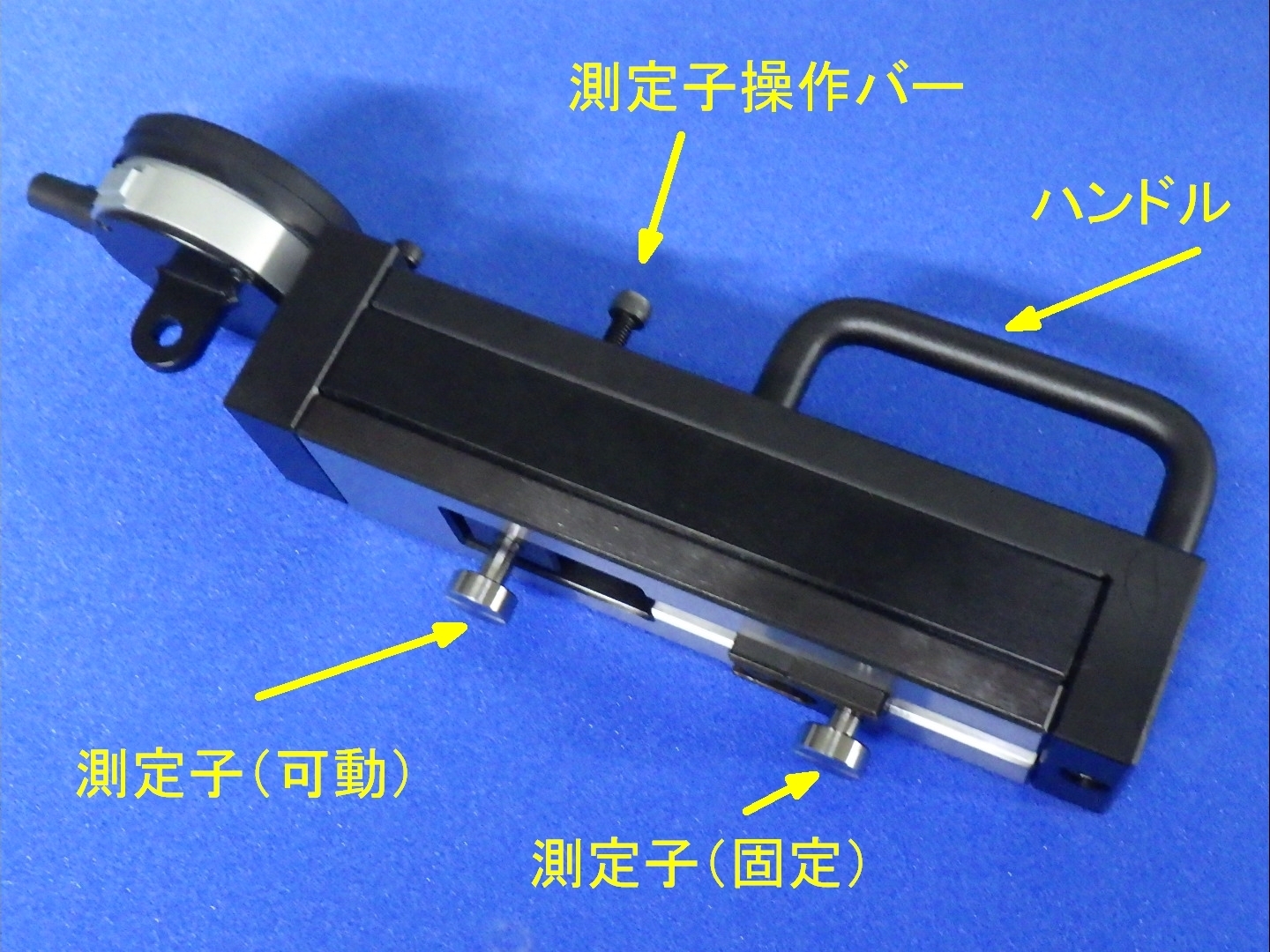

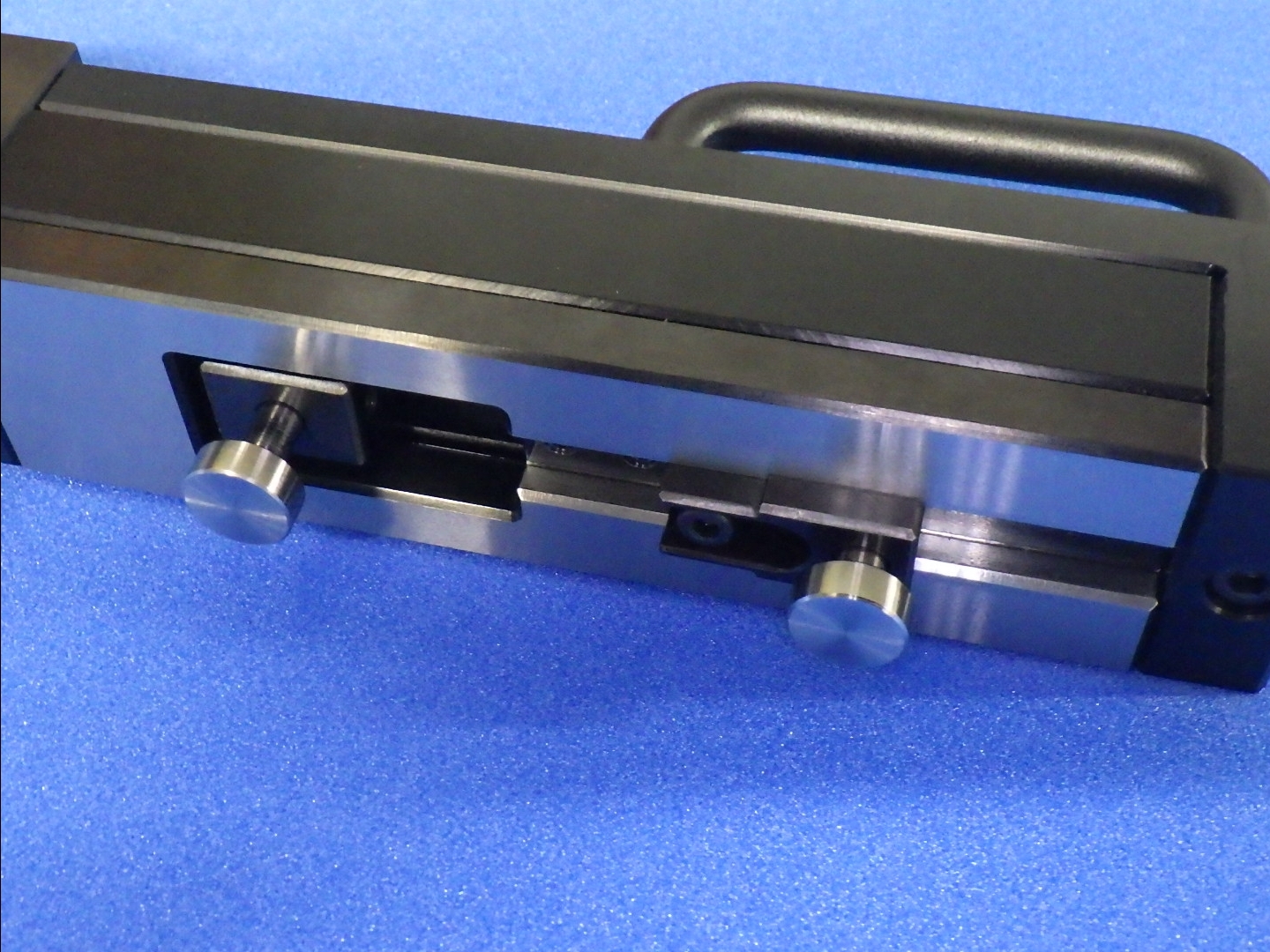

内径測定器 ASQA-ID-03
内径用の比較測定器。
大物サイズ（Φ150～Φ300程度）のワーク用。
ワーク固定で測定器を動かして測定するタイプ。
| 型式 | ASQA-ID-03 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 内径、真円度 | |
| 測定範囲（目安） | Φ150 ～ Φ300 | |
| 測定方法 | 測定器固定（ワーク動） | ー |
| ワーク固定（測定器動） | ○ | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 60✕230✕70 他 | |
| 特記 | ダイヤルゲージ接触型，大ワーク用（ワーク固定） | |

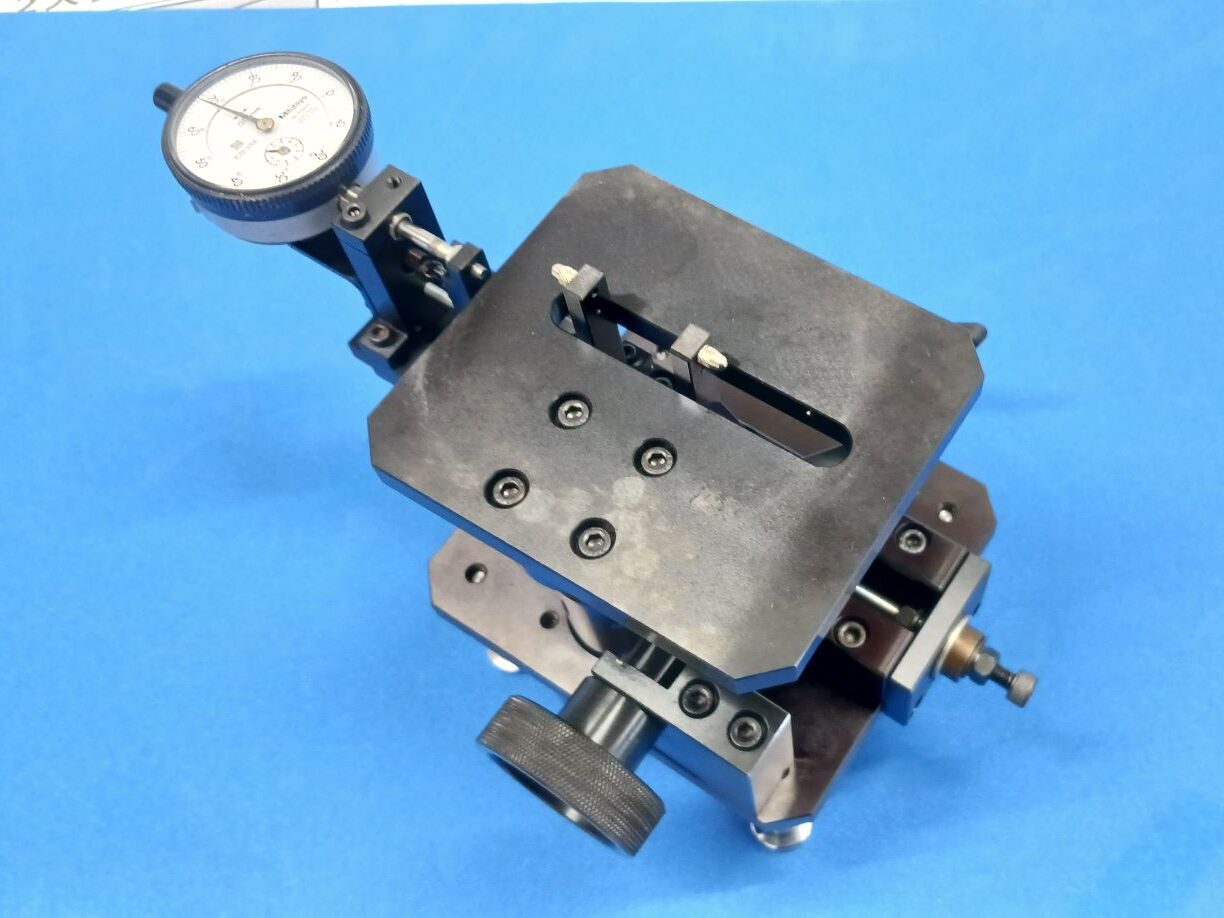

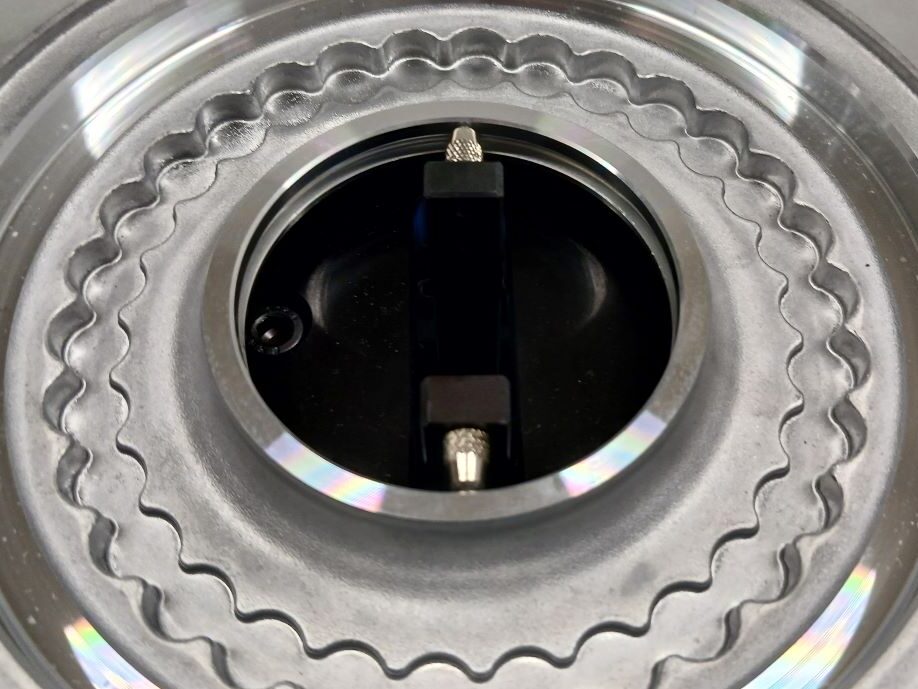

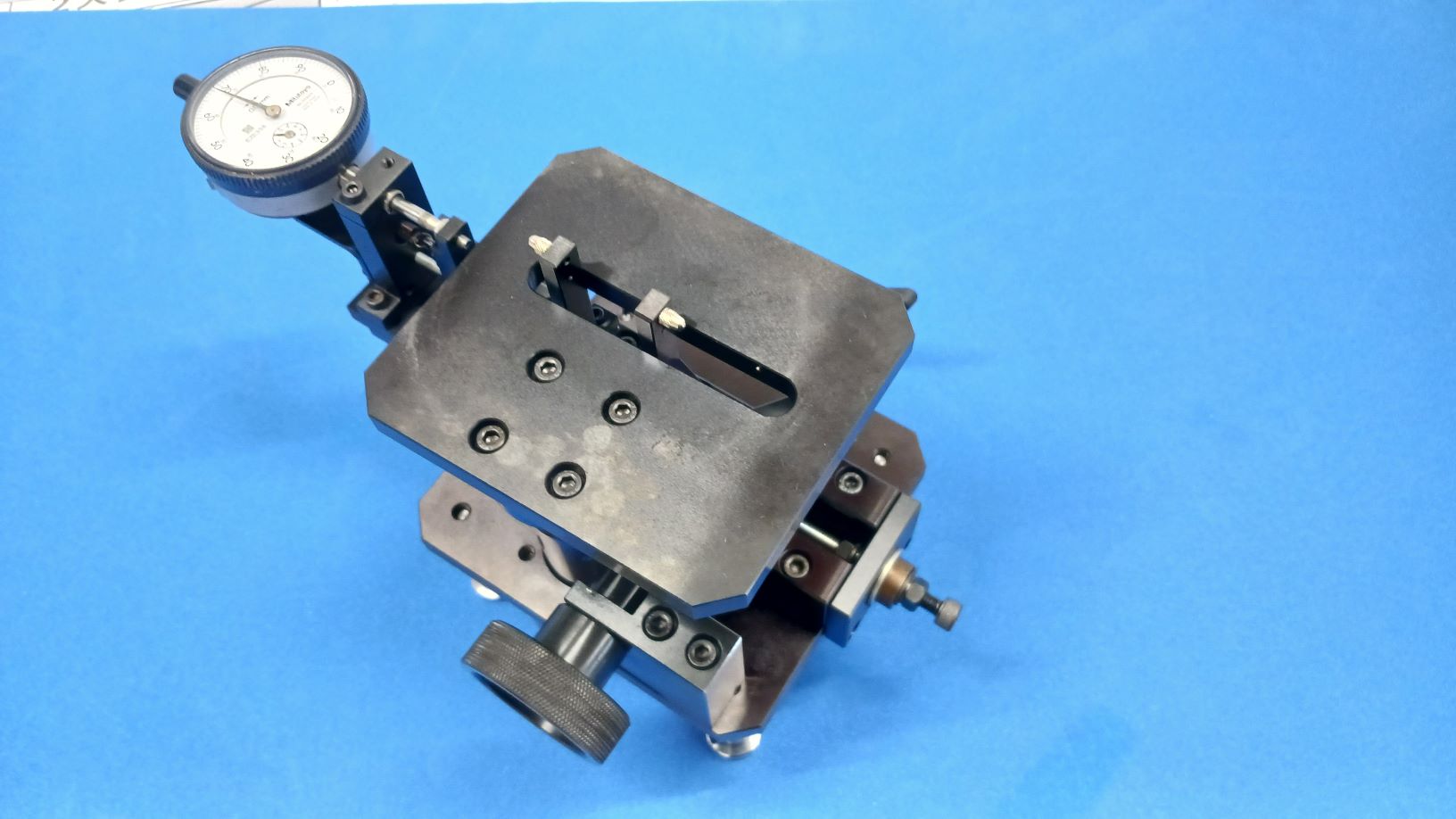

ワンタッチ式万能内径測定器 ASQA-ID-04
内径用の比較測定器。
径および測定位置をワンタッチで容易に調整できる万能タイプ。
中物サイズ（Φ30～Φ150程度）のワーク用。
測定器固定でワークを動かして測定するタイプ。
↑ 動画はこちらをクリック（0:43）
| 型式 | ASQA-ID-04 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 内径、真円度 | |
| 測定範囲（目安） | Φ30 ～ Φ150 調整範囲：（径）Φ40～Φ80 （高さ）約30 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 160✕280✕150 | |
| 特記 | ダイヤルゲージ非接触型、小～中内径用 | |

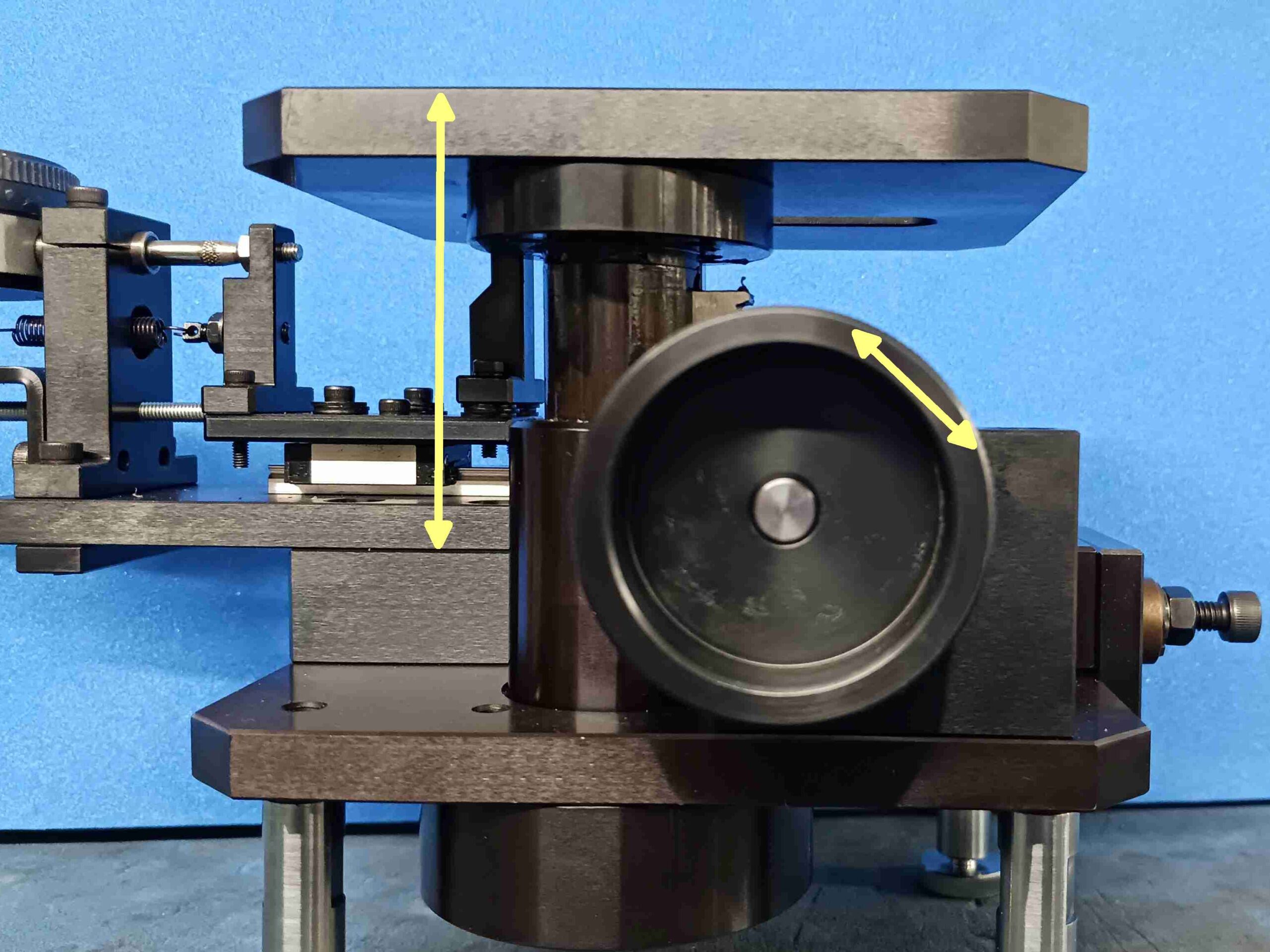

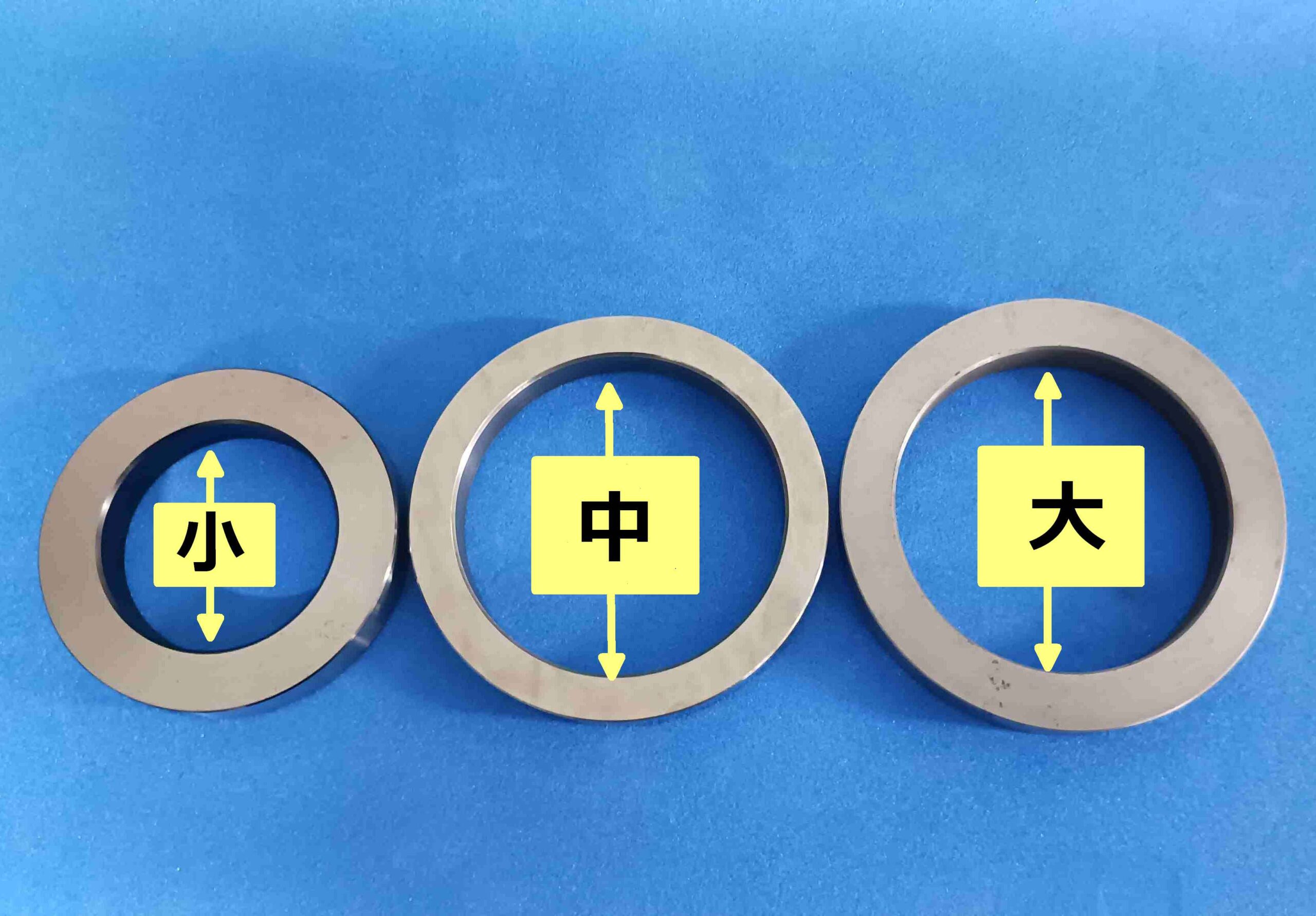

製品に合わせて内径を微調整可能（調整範囲：Φ40～Φ80）
台座を上下にすることによって測定高さを微調整可能（調整範囲：約30mm）
微調整機構で簡単に段取り替えが可能に！（→）
関連記事

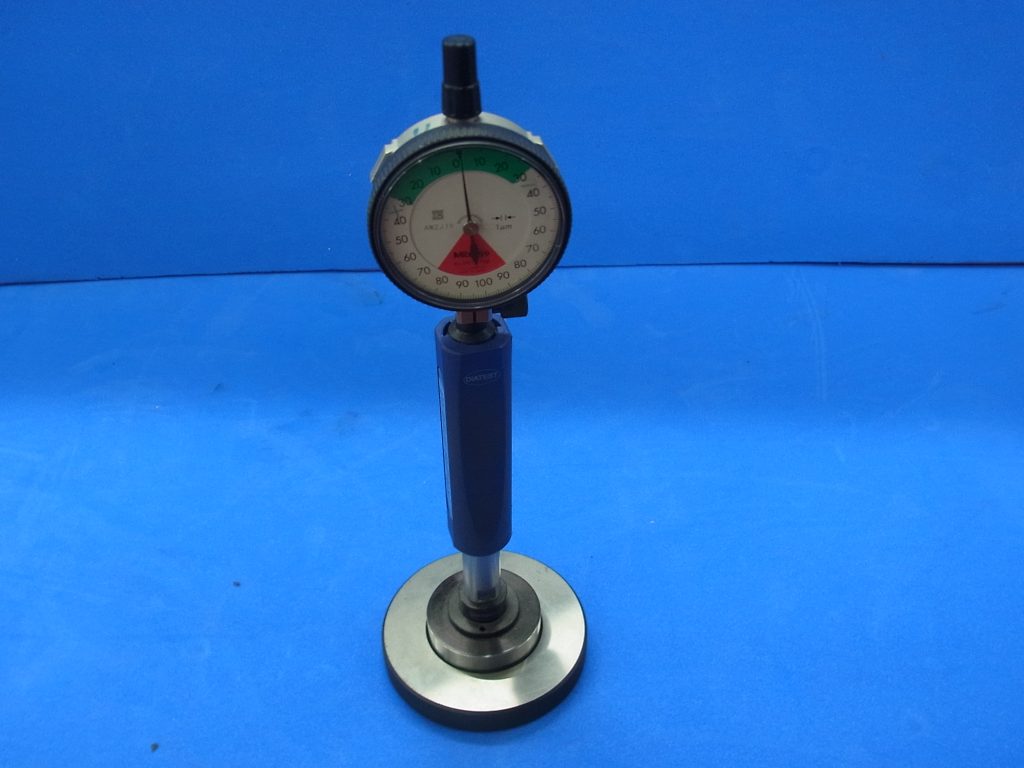

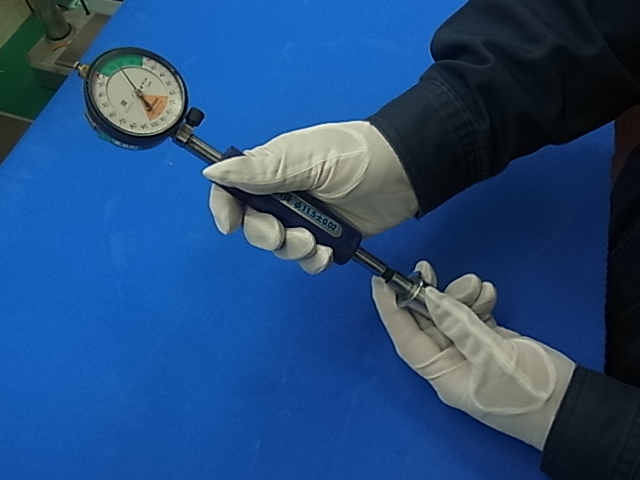

内径測定器 ASQA-ID-BMD
穴径、小内径用の比較測定器。
小物サイズ（Φ2.98～）の穴径用。
ワーク固定で測定器を動かして測定するタイプ。
| 型式 | ASQA-ID-BMD | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 内径（穴径）、真円度 | |
| 測定範囲（目安） | Φ2.98 ～ | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 50✕50✕190 他 | |
| 特記 | ダイヤテスト社製、ダイヤルゲージ非接触型、小内径（穴径）用 | |
