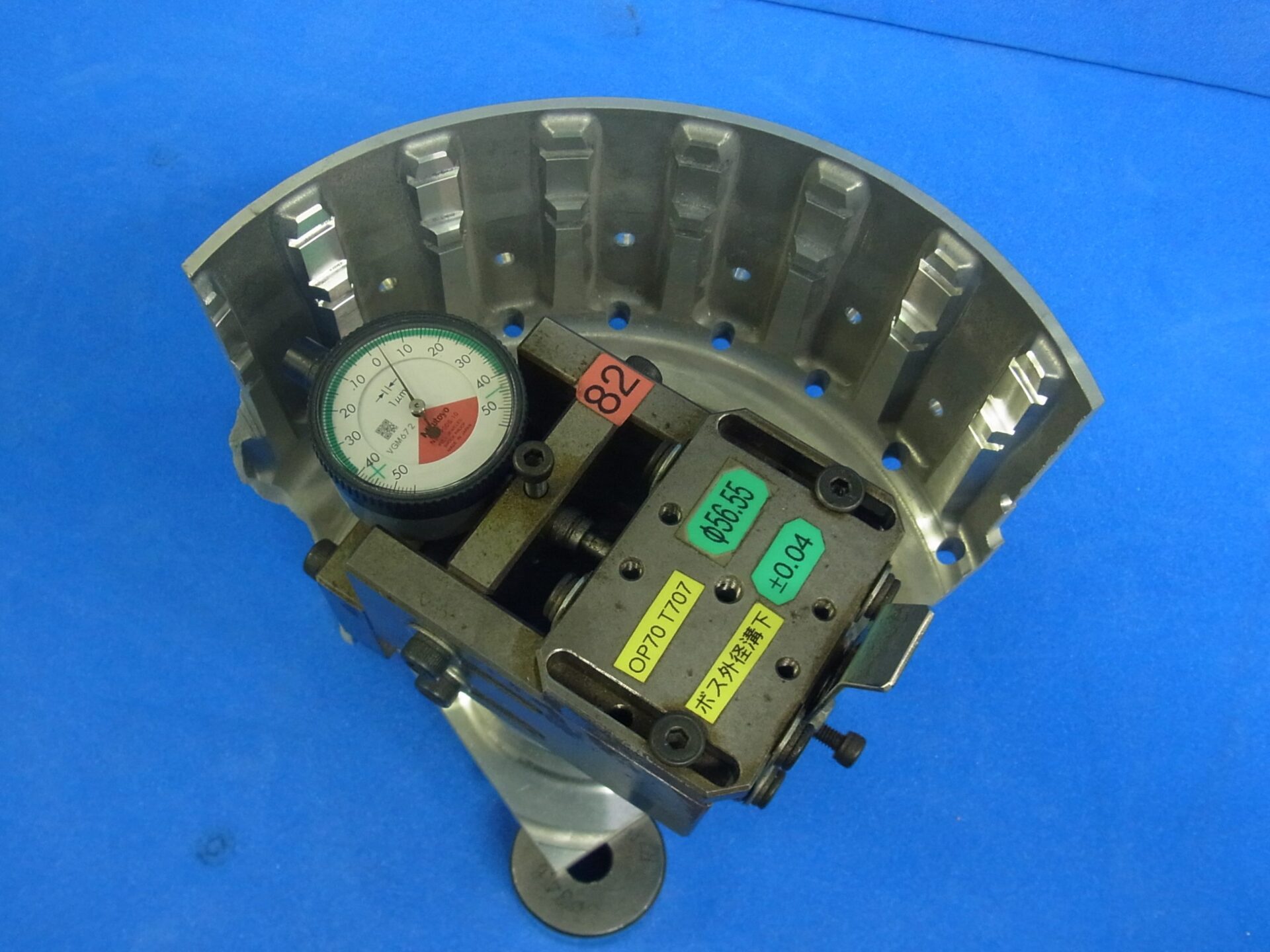

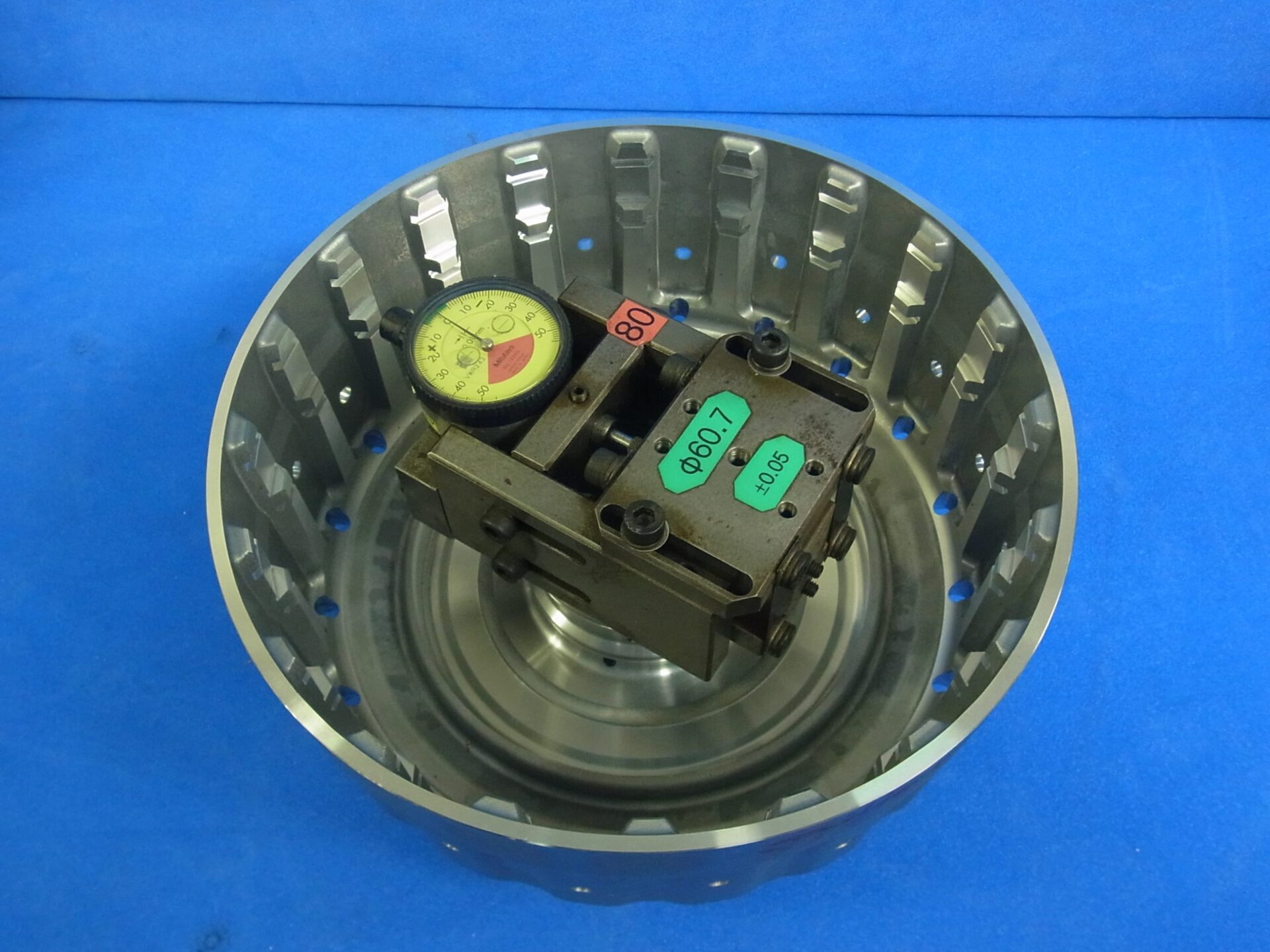

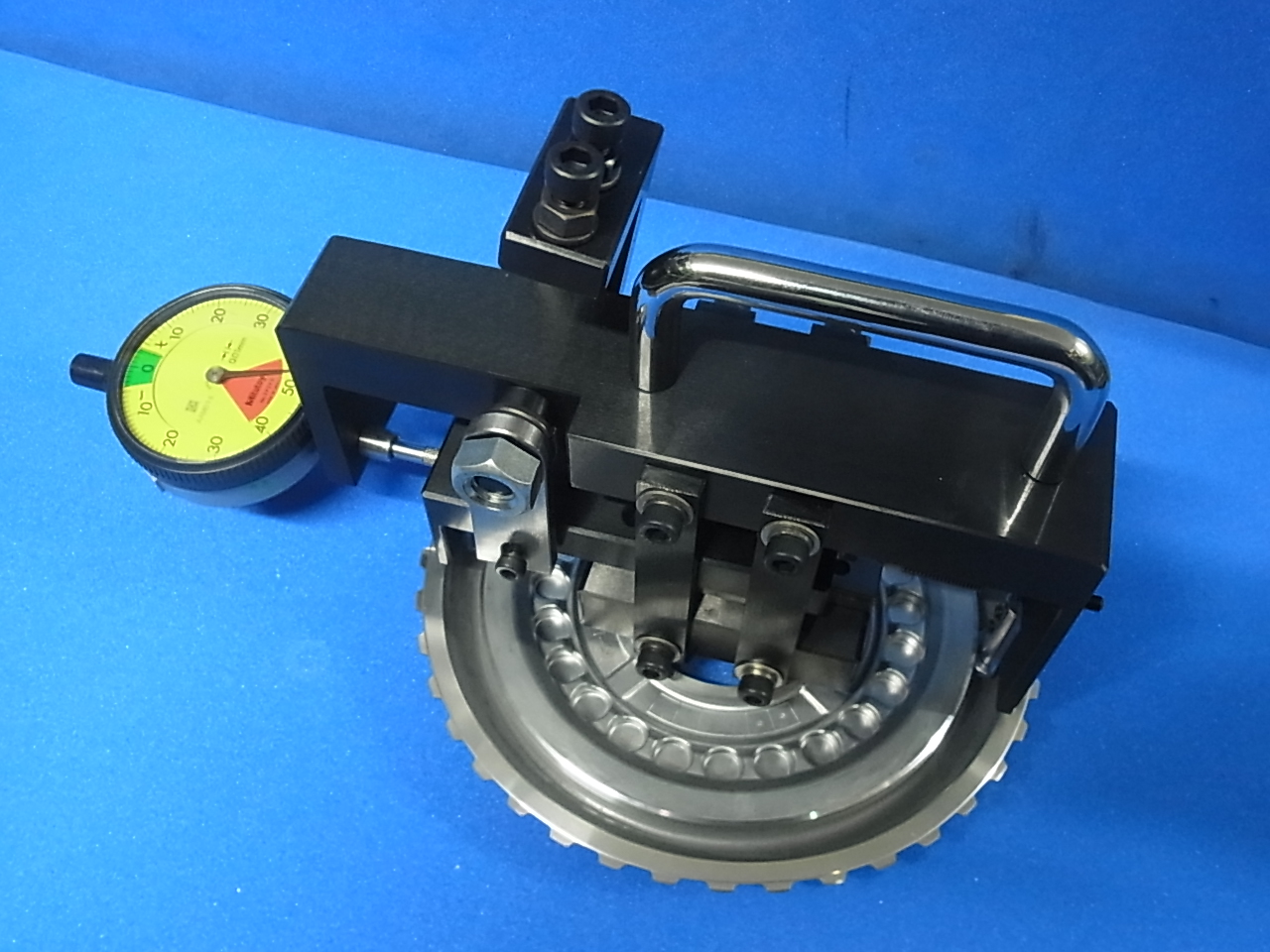

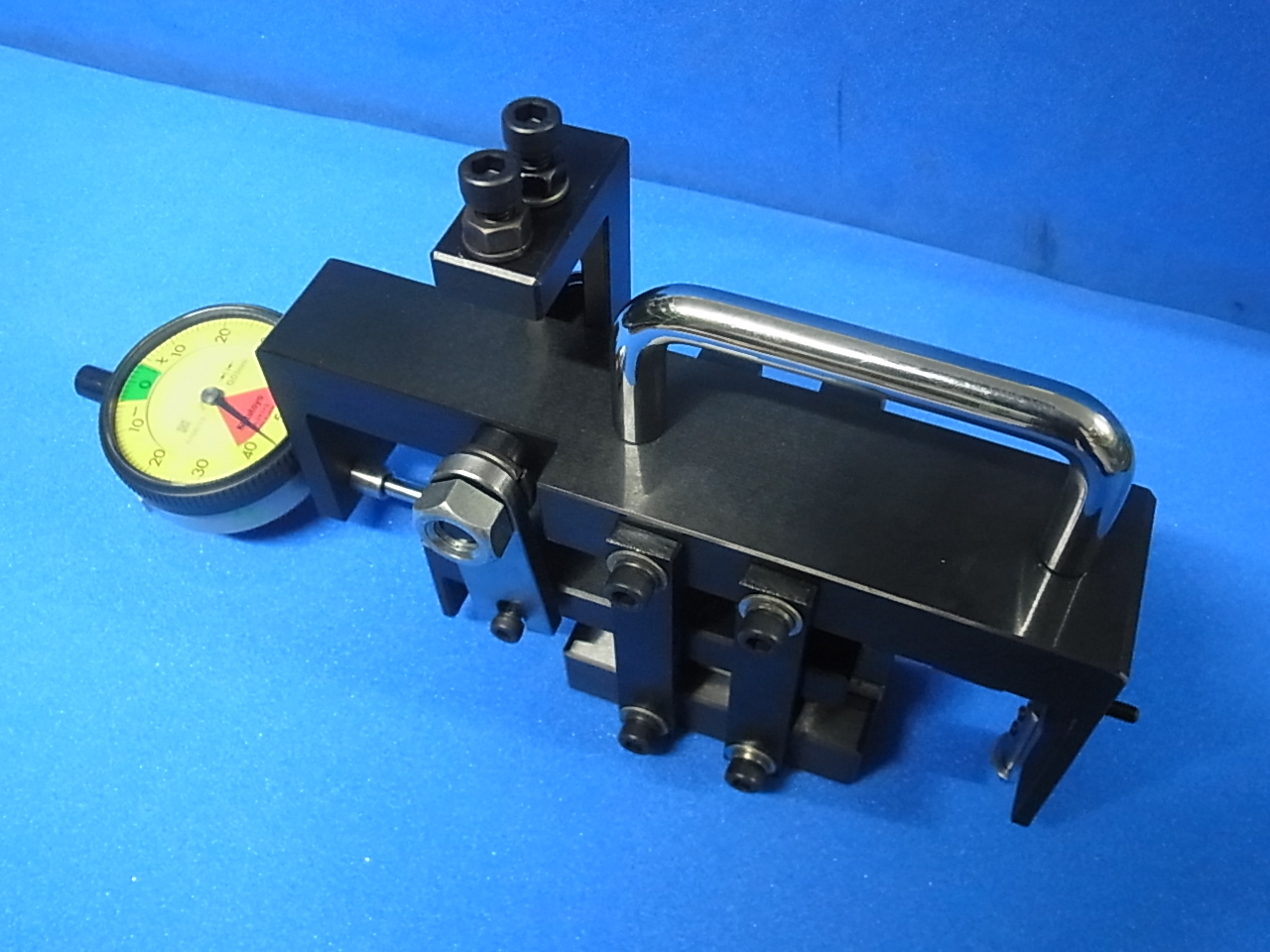

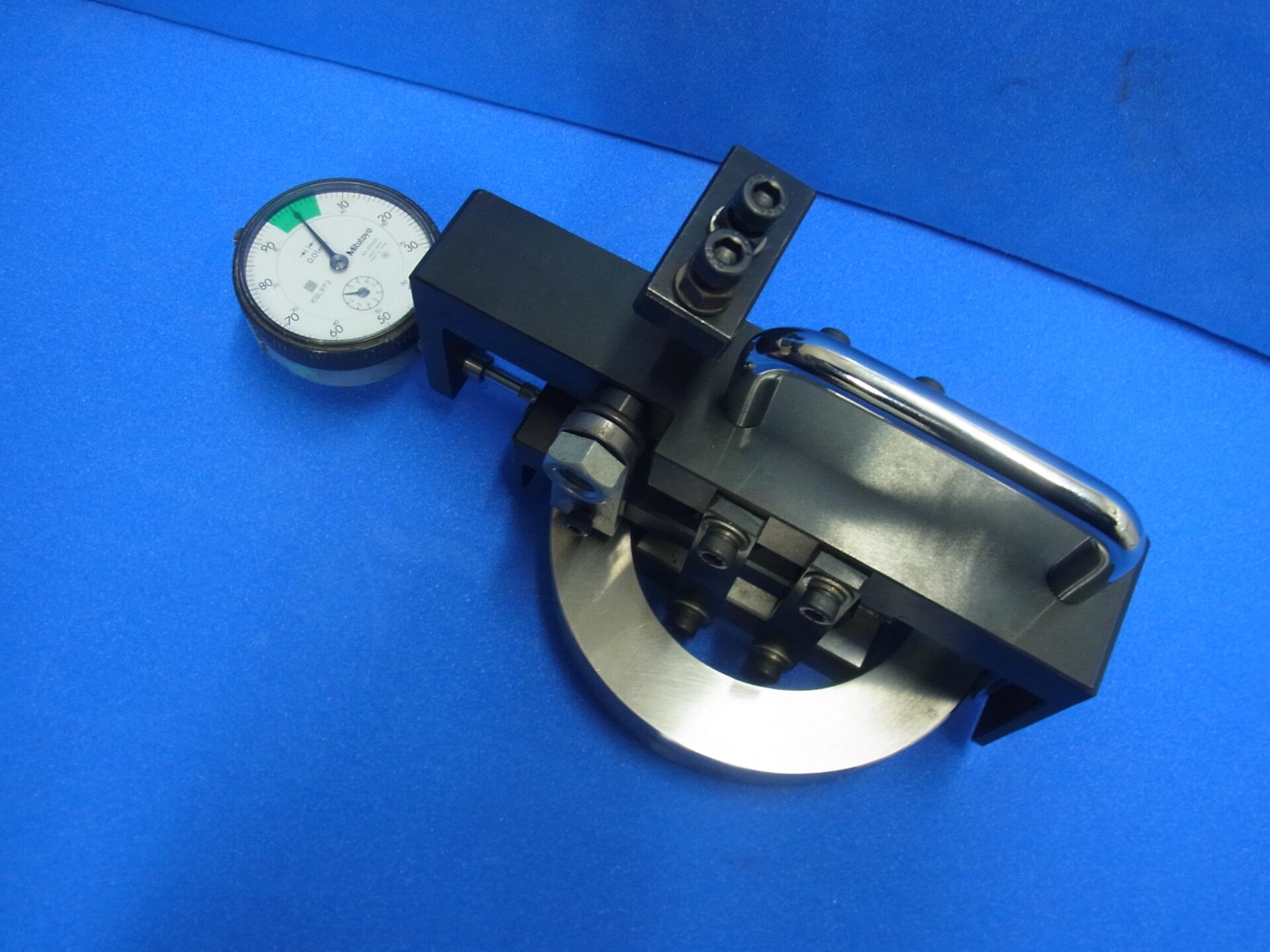

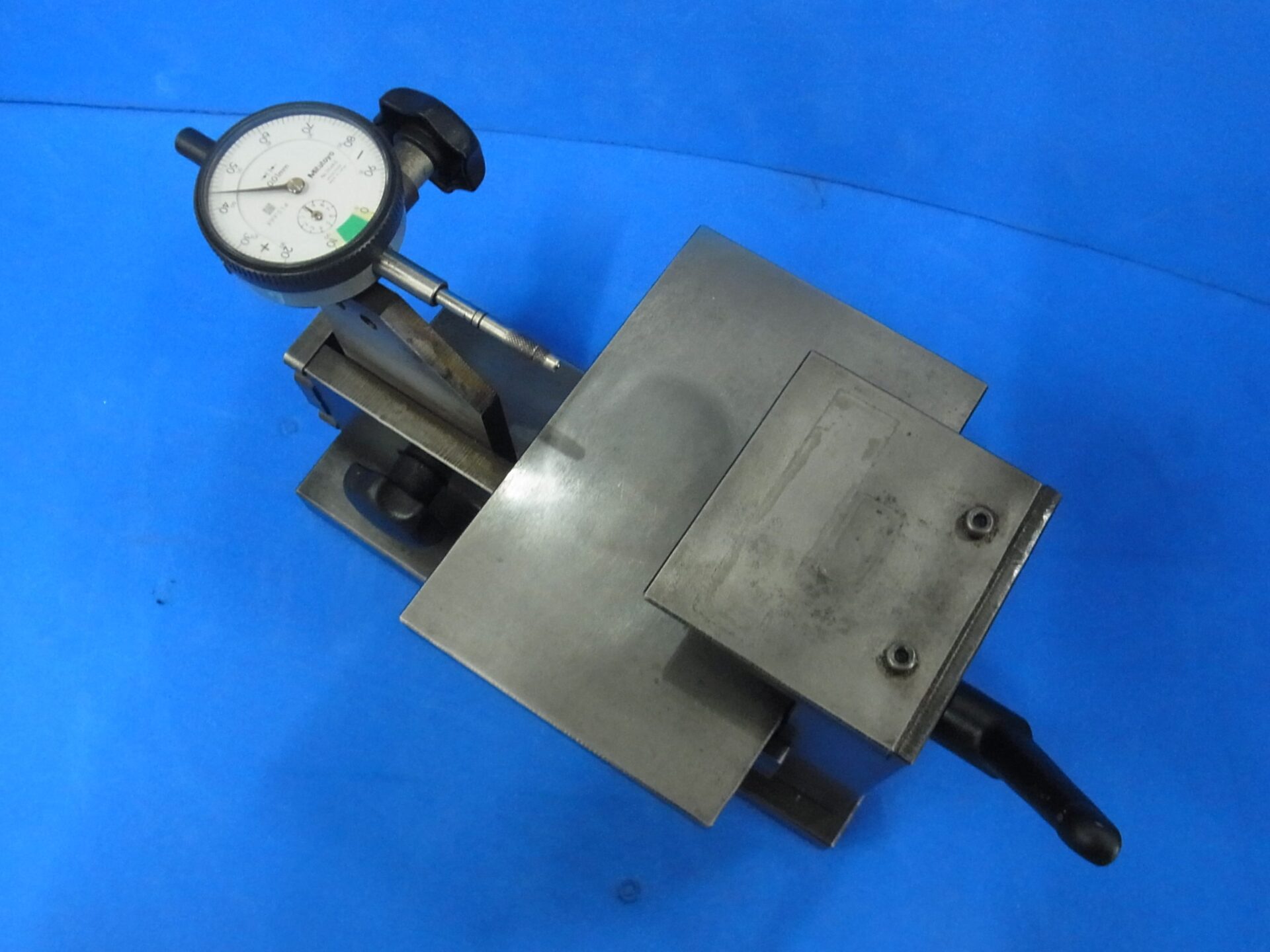

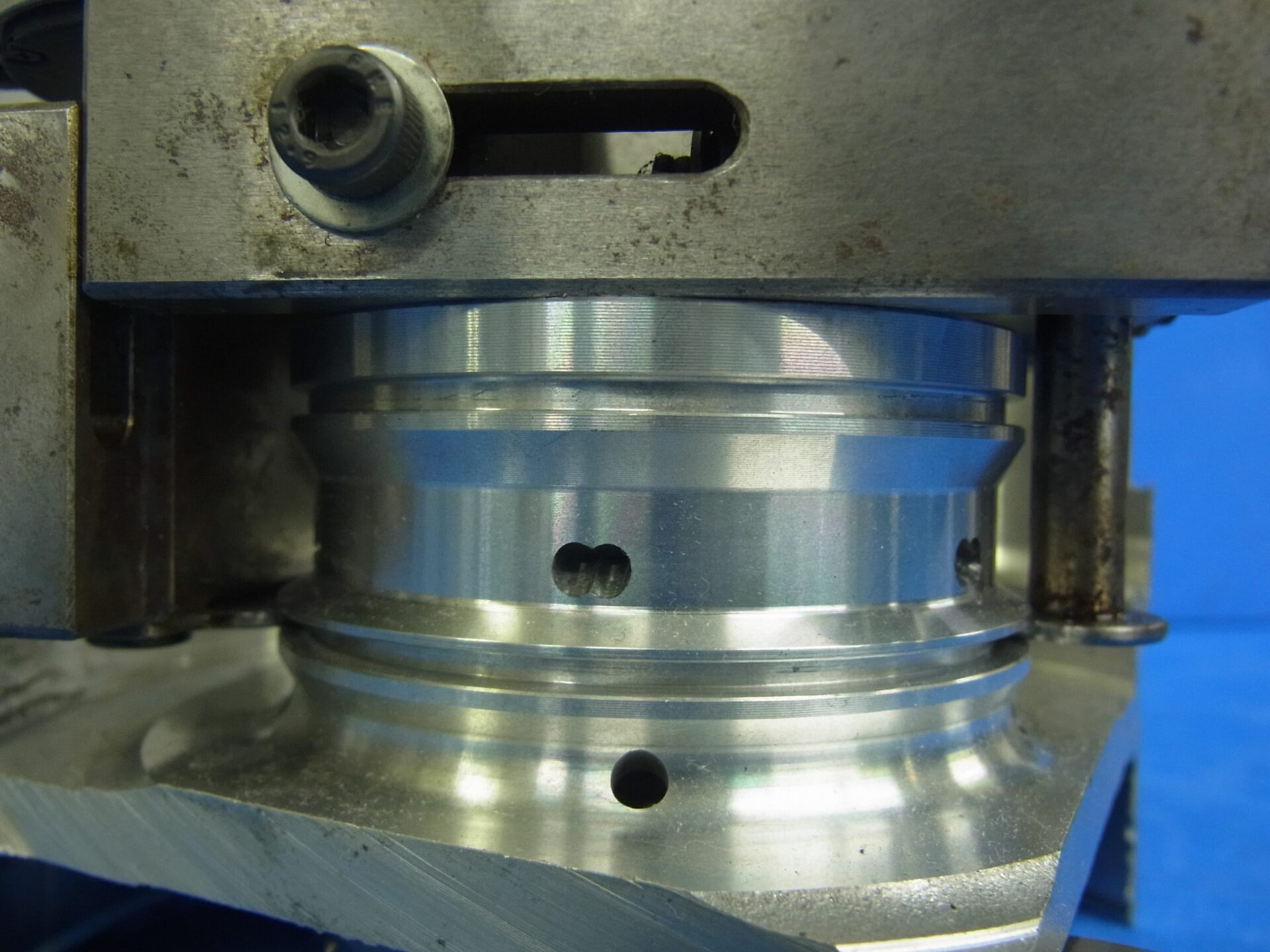

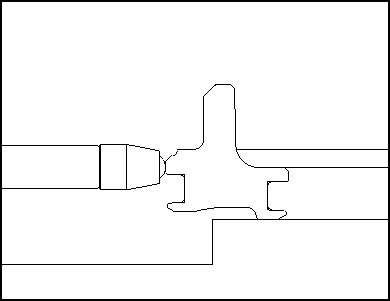

外径測定器 ASQA-OD-01
外径用の比較測定器。
中物サイズ（Φ50～Φ130程度）のワーク用。
ワーク固定で測定器を動かして測定するタイプ。
↑ 動画はこちらをクリック（1:15）
| 型式 | ASQA-OD-01 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 外径、真円度 | |
| 測定範囲（目安） | Φ50～130（実績） | |
| 測定方法 | 測定器固定（ワーク動） | ー |
| ワーク固定（測定器動） | ○ | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 80✕200✕100 70✕100✕60 他 | |
| 特記 | クリアランスがない幅狭形状品など | |
関連記事

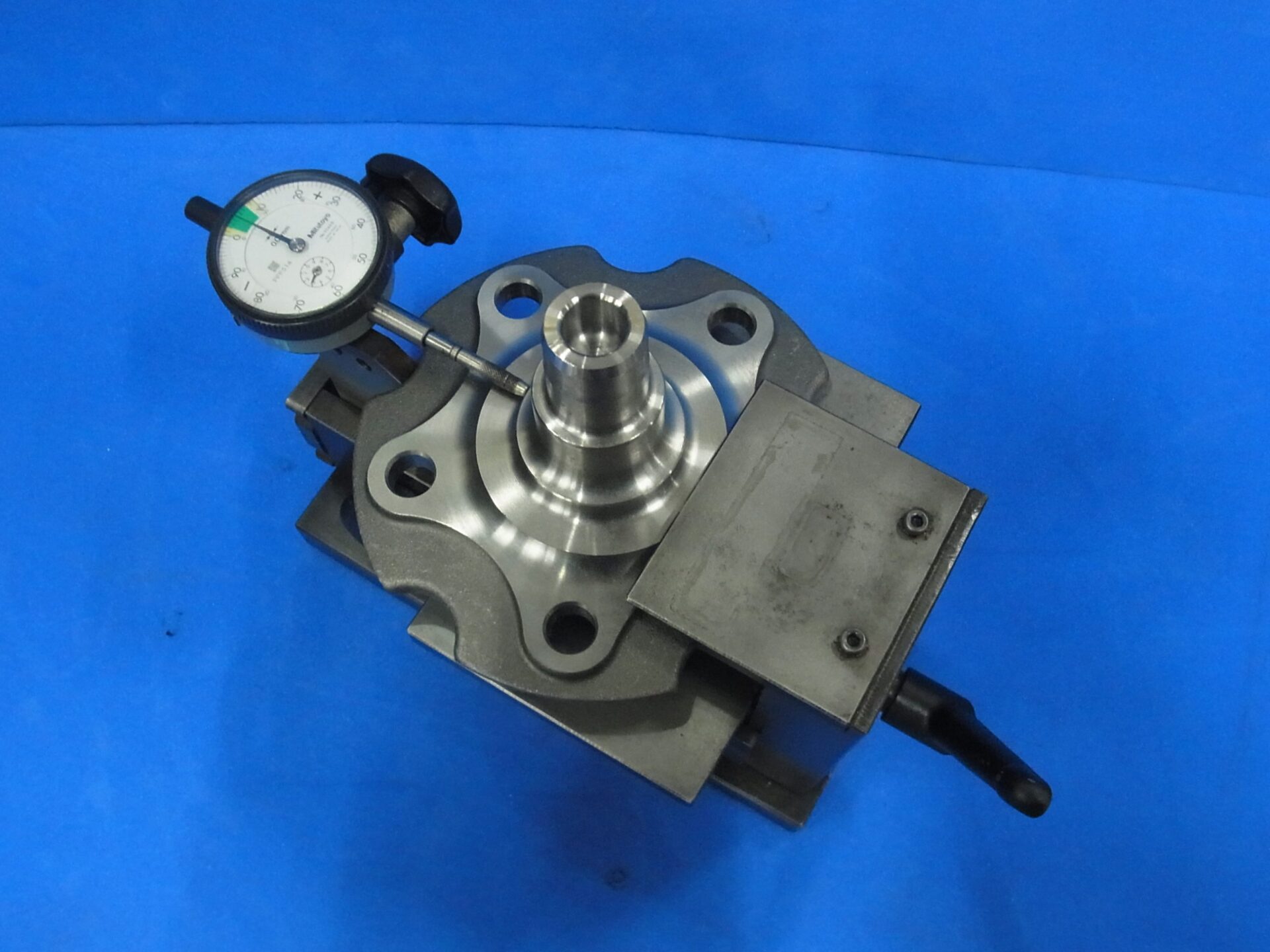

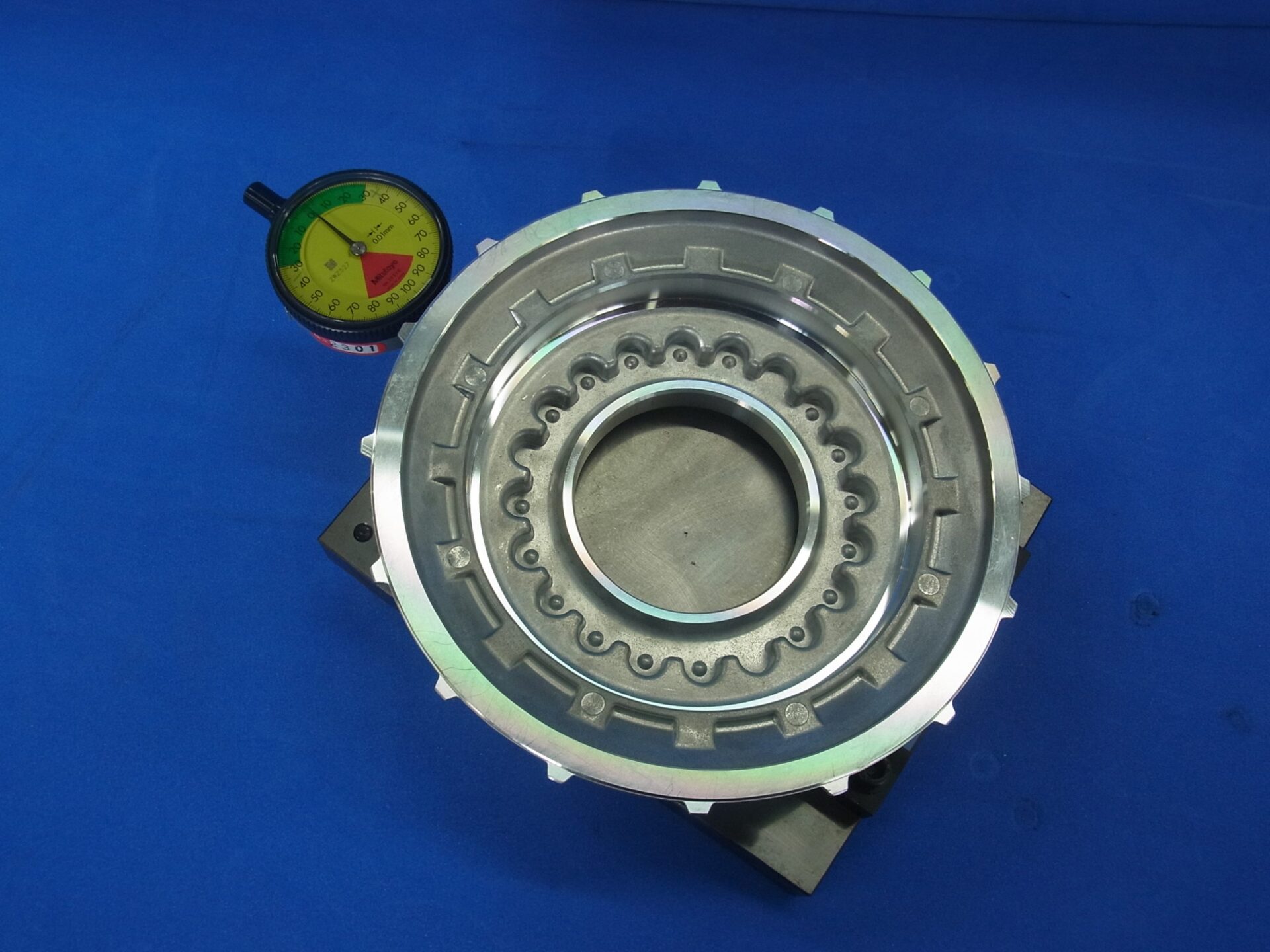

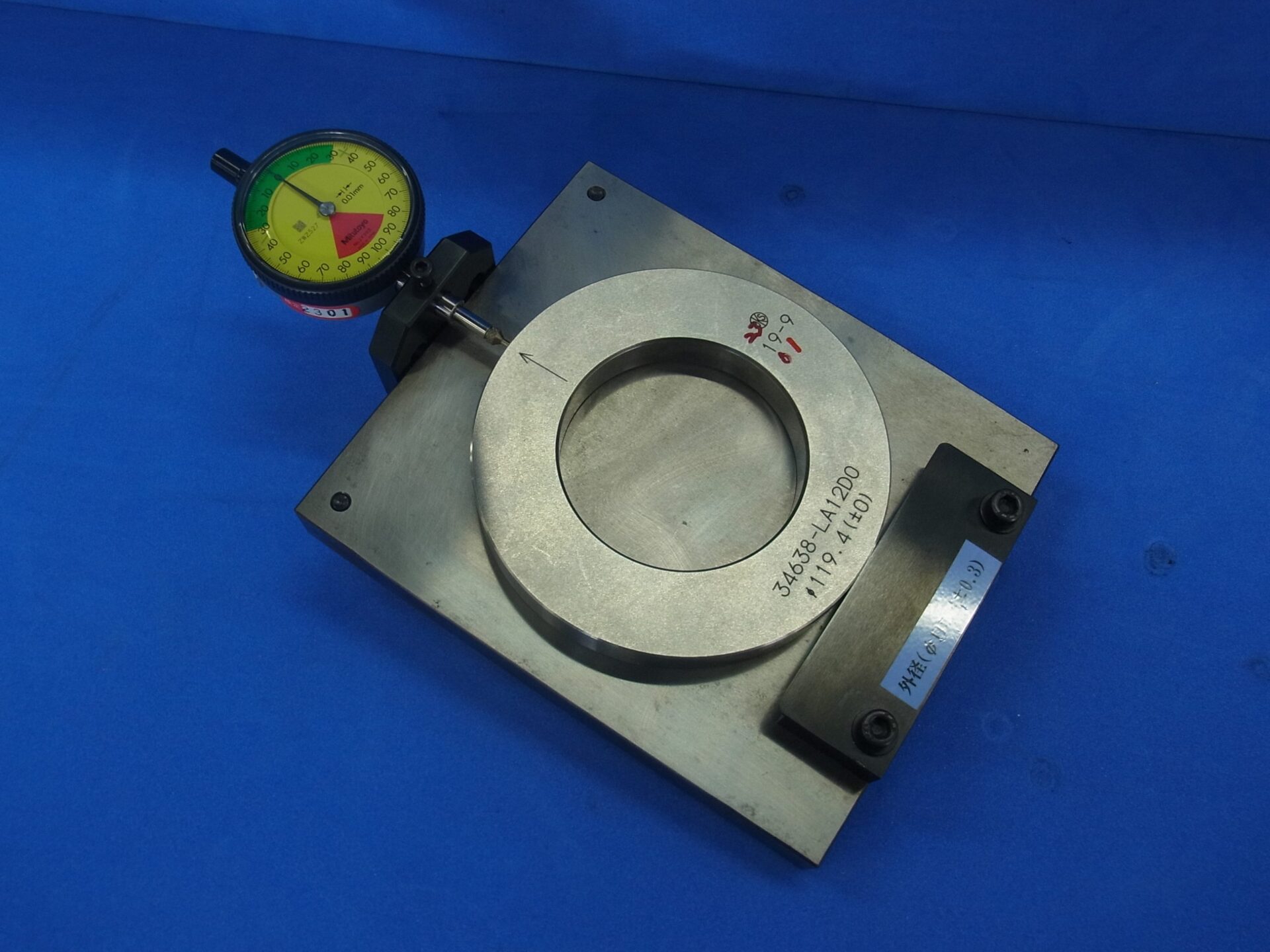

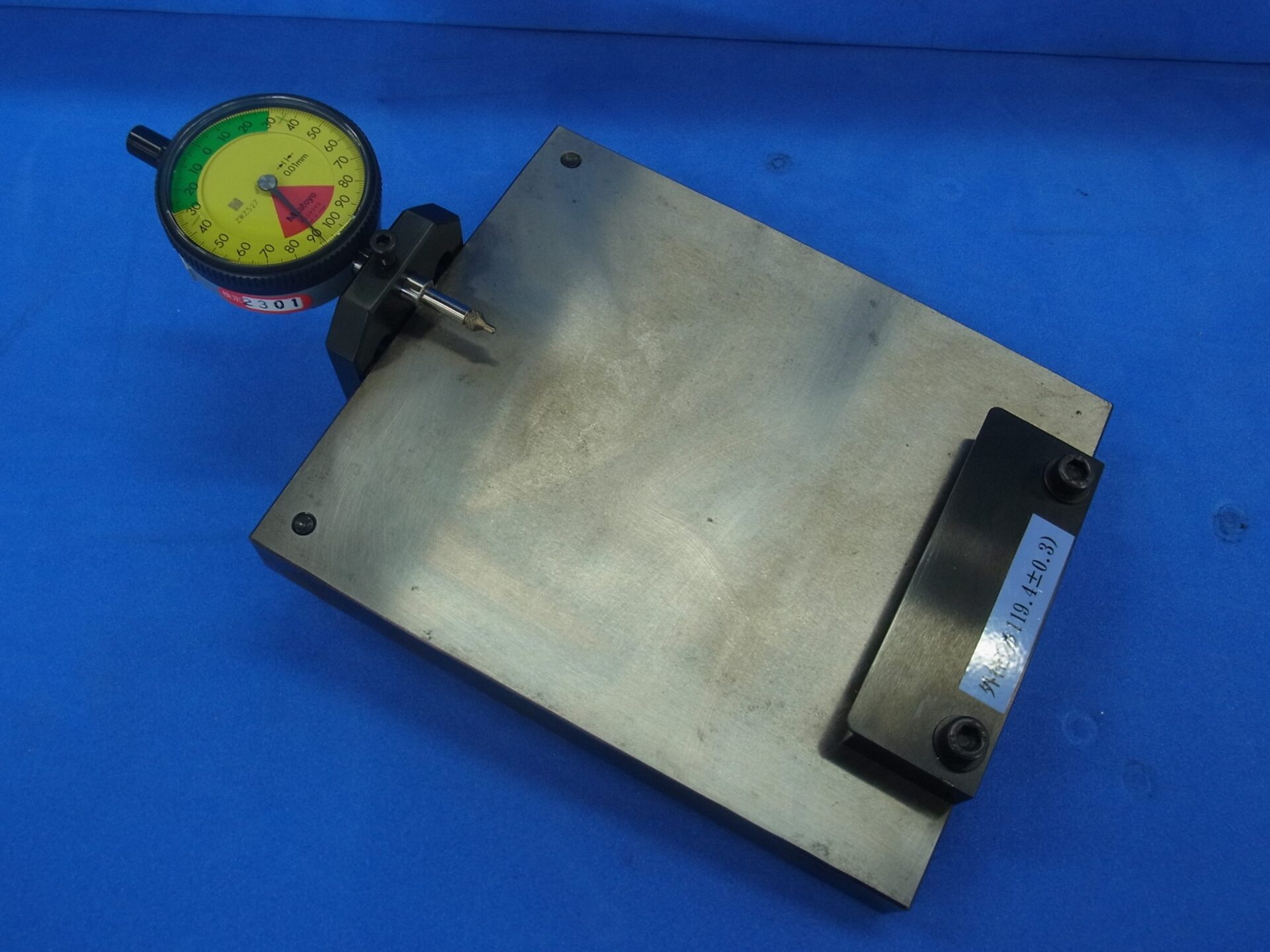

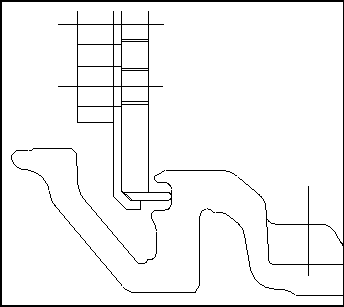

外径測定器 ASQA-OD-02
外径用の比較測定器。
中物～大物サイズ（Φ30～Φ200程度）のワーク用。
測定器固定でワークを動かして測定するタイプ。

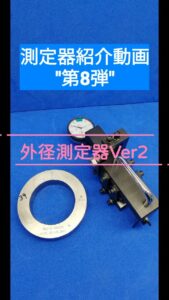

↑ 動画はこちらをクリック（0:58）
| 型式 | ASQA-OD-02 | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 外径、真円度 | |
| 測定範囲（目安） | Φ30 ～ Φ200 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 160✕220✕50 他 | |
| 特記 | 複数の測定箇所のマルチ仕様もあり（ASQA-OD-02M） | |
関連記事

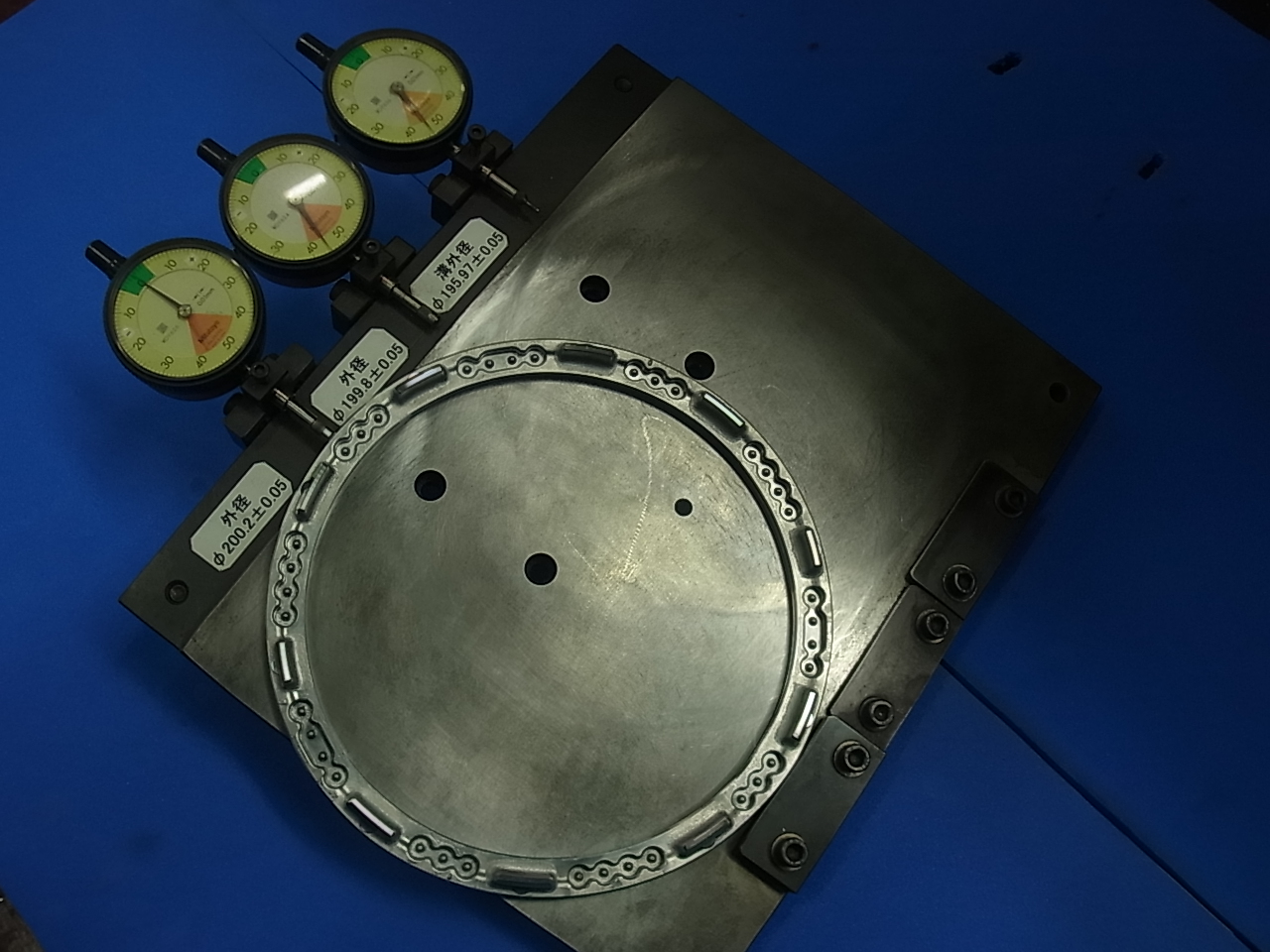

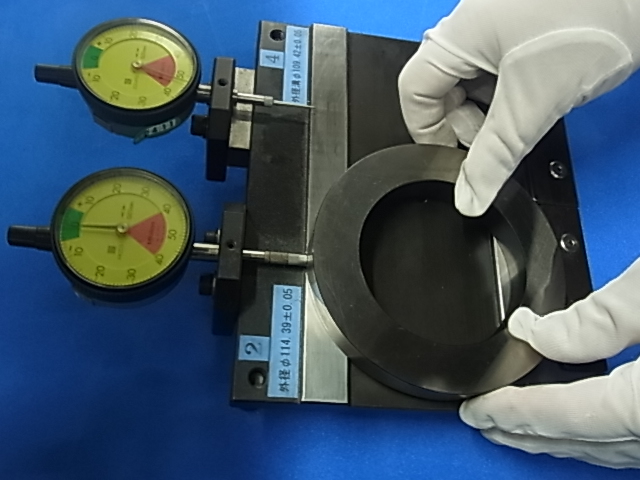

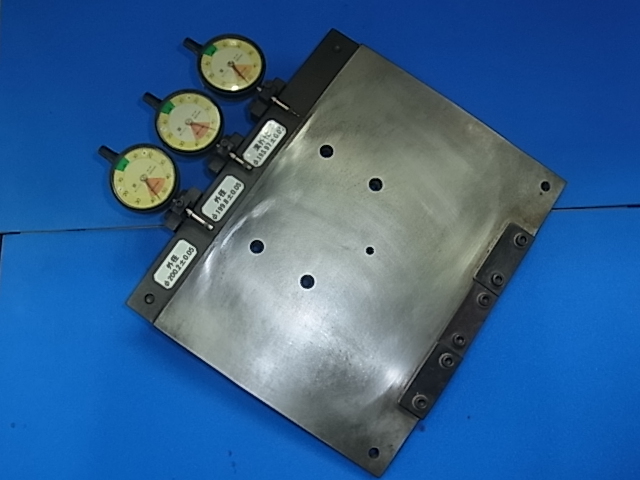

外径測定器 ASQA-OD-02M
外径用の比較測定器。
中物～大物サイズ（Φ30～Φ200程度）のワーク用。
複数の外径を同時に測定できるマルチ（M）タイプ。
測定器固定でワークを動かして測定するタイプ。

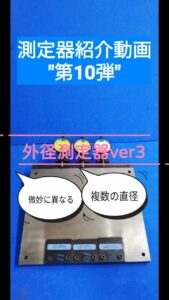

↑ 動画はこちらをクリック（0:58）
| 型式 | ASQA-OD-02M | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 外径、真円度 | |
| 測定範囲（目安） | Φ30 ～ Φ200 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 250✕220✕50 他 | |
| 特記 | マルチ（M）仕様（1台に複数（2～3）箇所の測定部位を集約、省スペースと効率化の実現） | |
関連記事

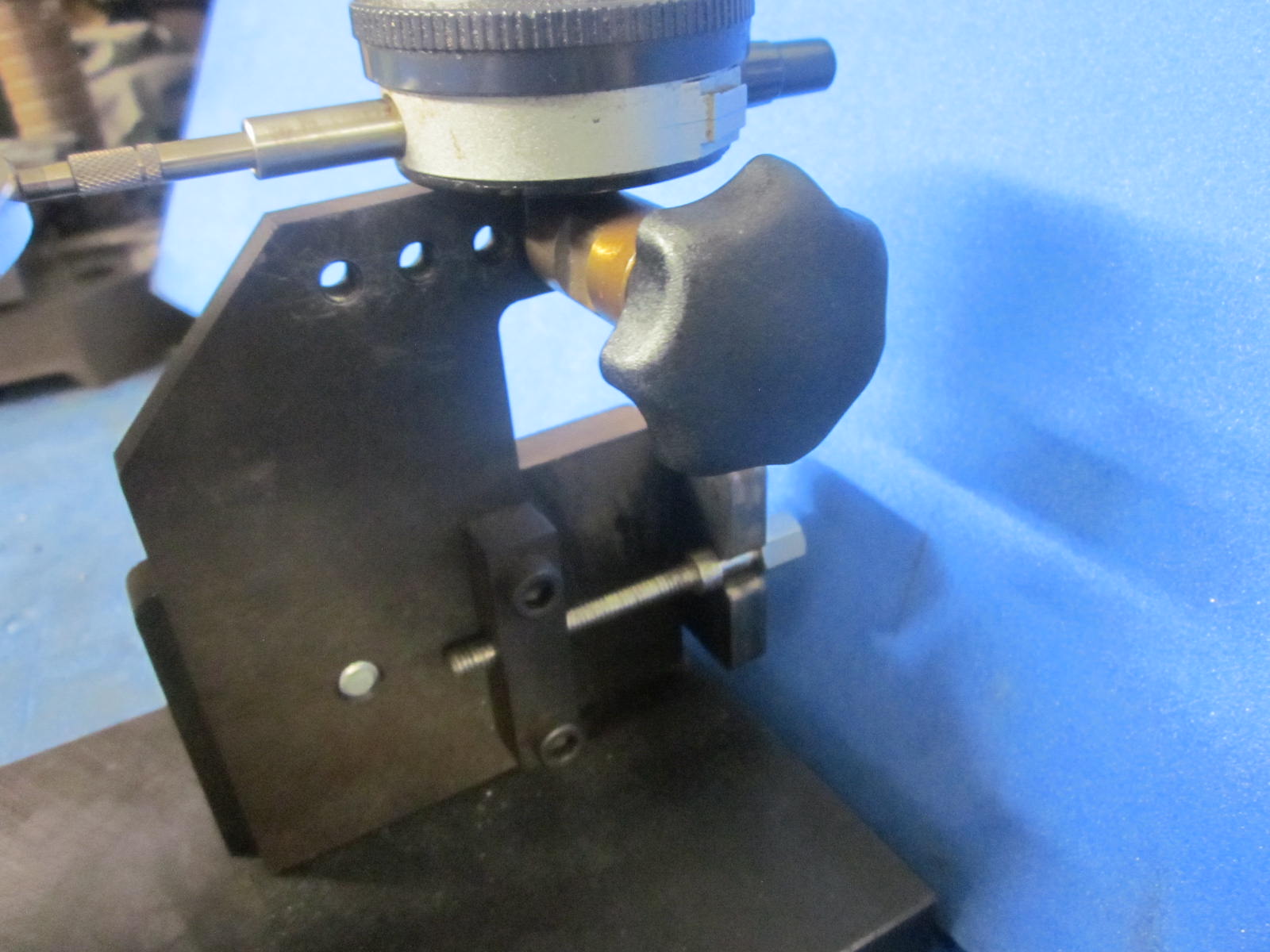

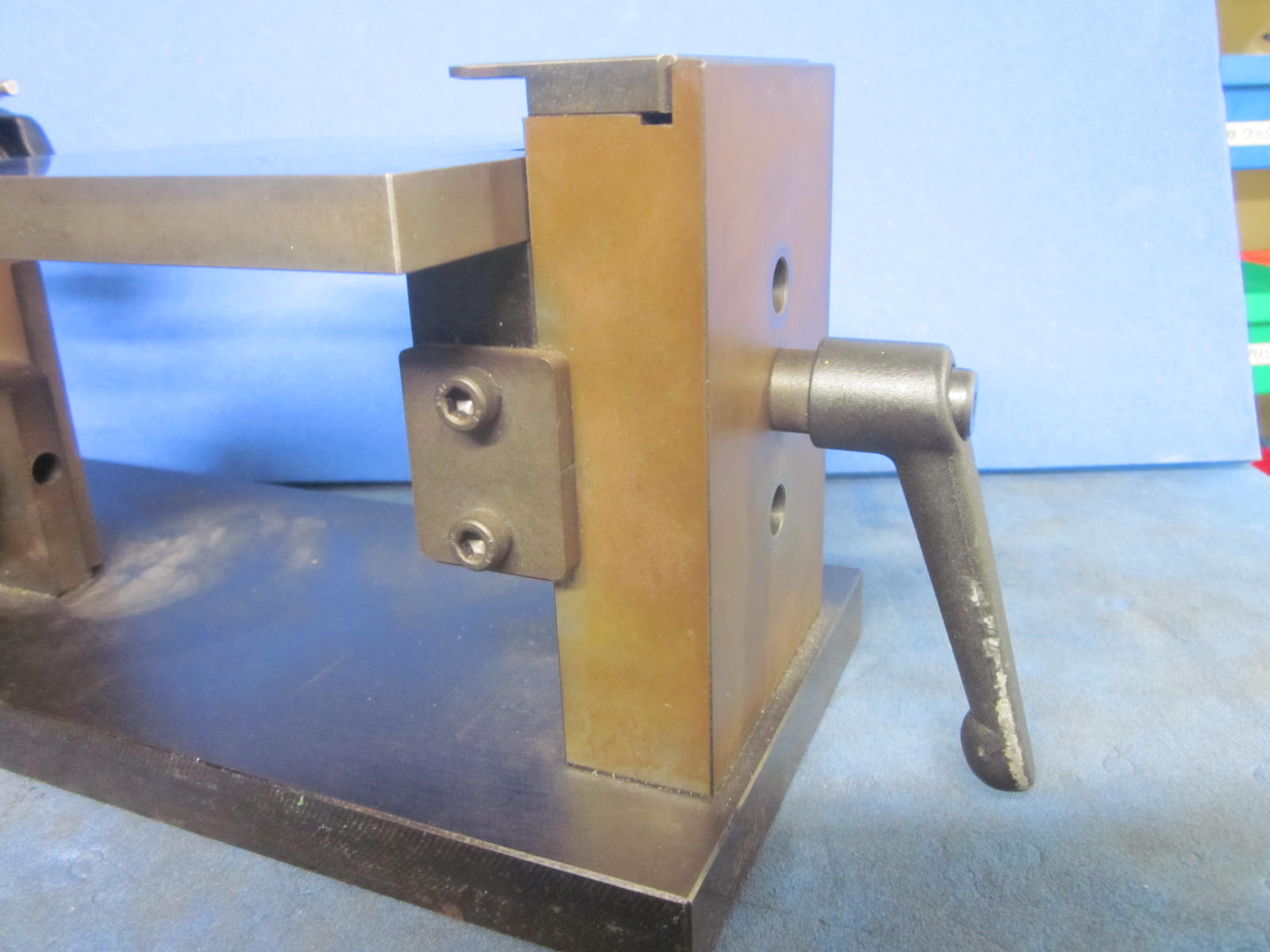

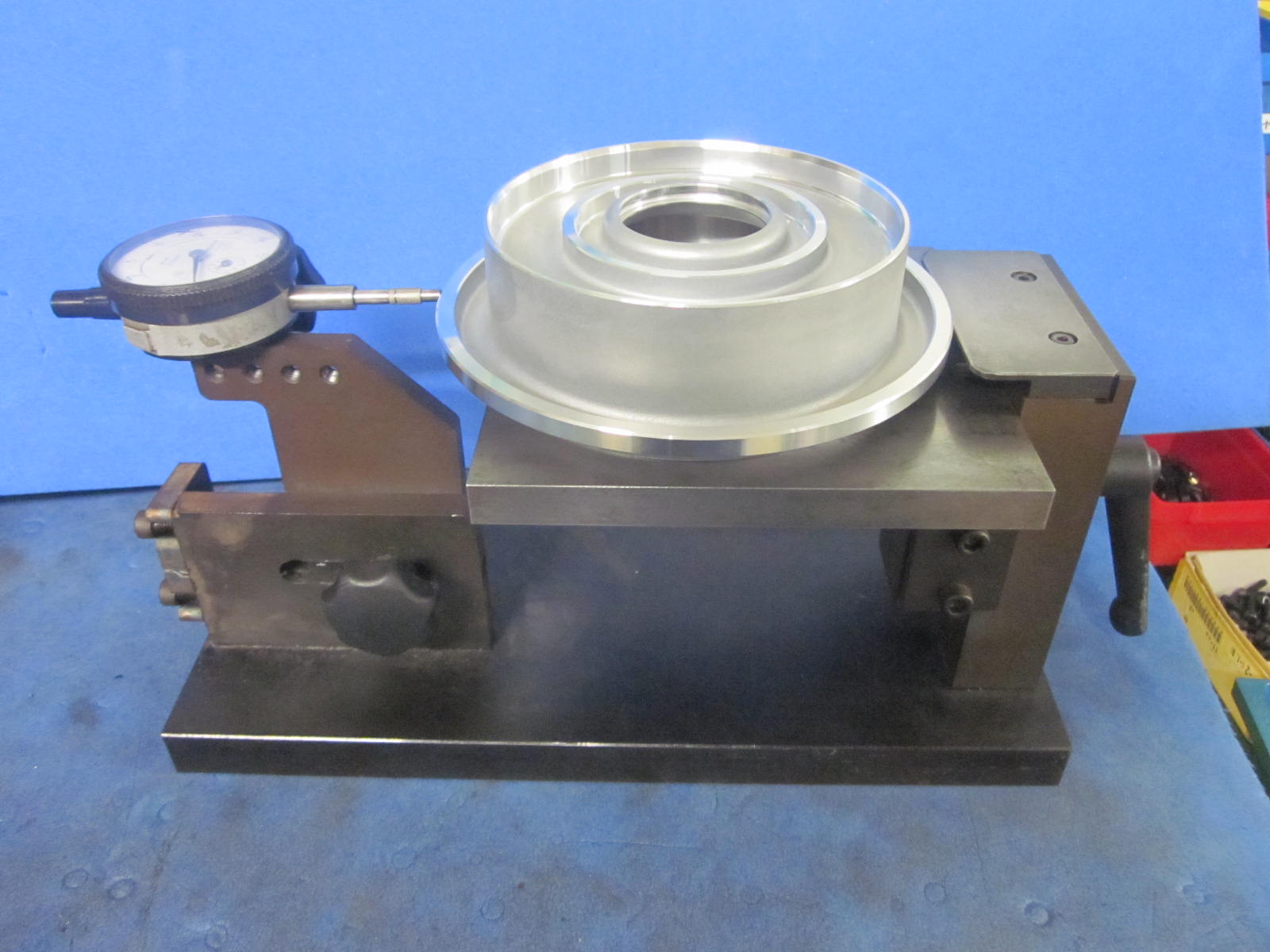

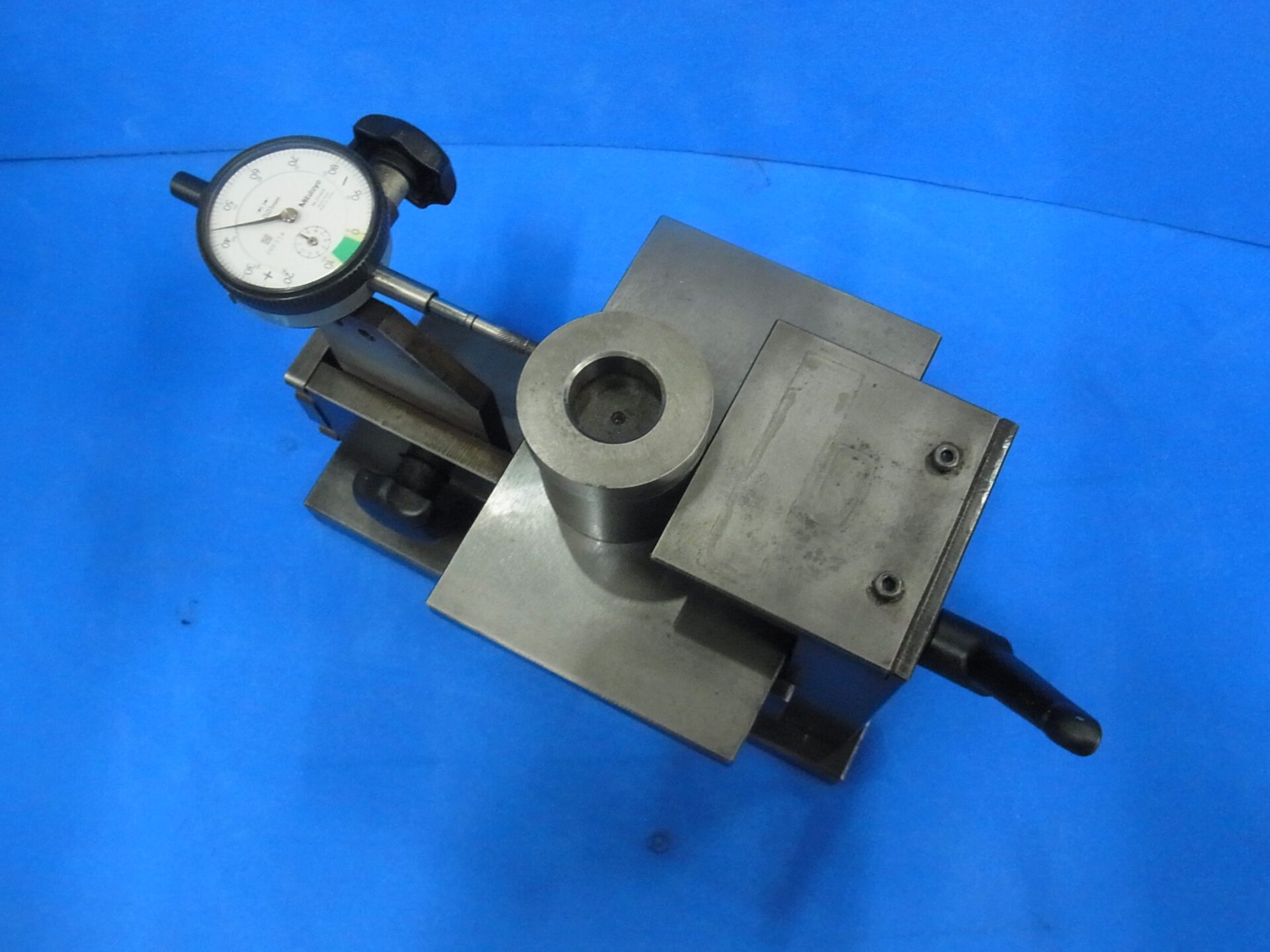

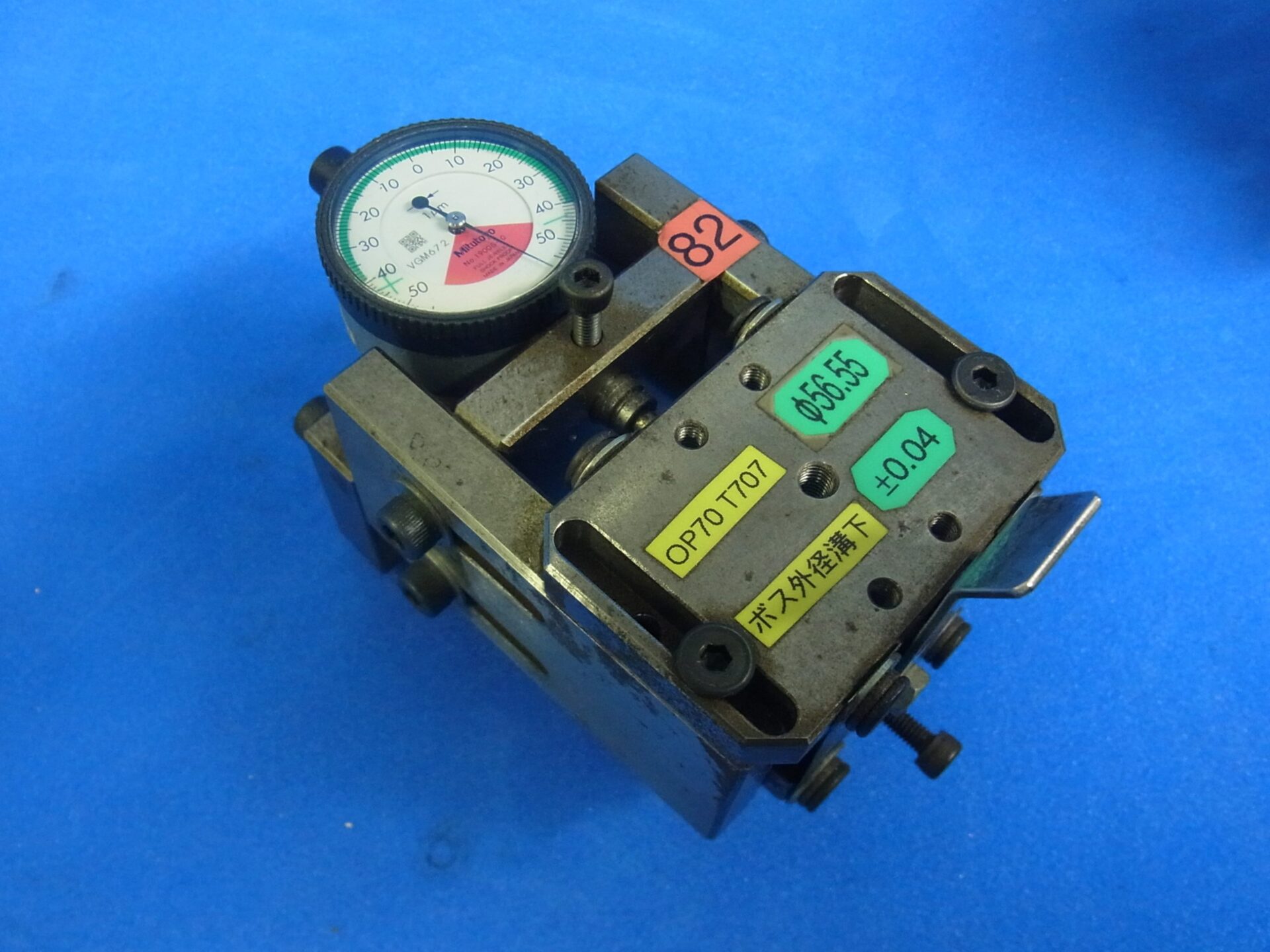

外径測定器 ASQA-OD-10（汎用、大中小サイズあり）
外径用の比較測定器。
径および測定位置をワンタッチで容易に調整できる万能タイプ。
中物サイズ（Φ30～Φ180程度）のワーク用。
測定器固定でワークを動かして測定するタイプ。
↑ 動画はこちらをクリック（1:00）
| 型式 | ASQA-OD-10-大/中/小（汎用） | |
| 測定器の種類（比較or幾何） | 比較測定器 | |
| 測定箇所 | 外径、真円度 | |
| 測定範囲（目安） | Φ50 ～ Φ180 | |
| 測定方法 | 測定器固定（ワーク動） | ○ |
| ワーク固定（測定器動） | ー | |
| マスター | 要否 | 要 |
| 種別 | リング | |
| ダイヤルゲージ | 要否 | 要 |
| 精度 | 1/100、1/1000 | |
| 測定器寸法（目安） （幅✕奥行き✕高さ） | 大：100✕300✕120 中：100✕230✕120 小：100✕200✕120 | |
| 特記 | 汎用タイプ、ワークの外径・幅寸法に合わせて調整可能 可動範囲：径（大）Φ117-188mm（中 ）Φ47-118ｍｍ（小 ）Φ17-88mm、高さ 0-30mm | |
